图像处理

图像处理基础 Image process basics¶

平面：

平面 (flat areas) 是包含大量低频分量的区域，其特点是像素变化非常小。如上图左侧黄框区域。

线条：

线条 (lines) 是包含极端高频分量的区域，其像素有跳跃式的急剧变化。如上图中间红框区域。

纹理：

纹理 (texture) 区域较为复杂，其像素在小范围内频繁变化，高低起伏不断。纹理变化剧烈的，称之为强纹理，中高频成分占据主导，其性质接近于线条。如上图左侧蓝框区域。纹理变化平缓的，称之为弱纹理，中低频率成分占据主导，其性质接近于平面。如上图右侧绿框区域。

噪点：

噪点 (noise) 是一类特殊的画面要素，表现为随机的像素涨落，它可以叠加到以上任意要素中。噪点的频率构成取决于其种类，白噪声在各个频率的强度完全一致，而一般动画原盘所带的噪点则涵盖低频到中高频，随频率增高而略有下降，最高频部分则基本被砍掉。

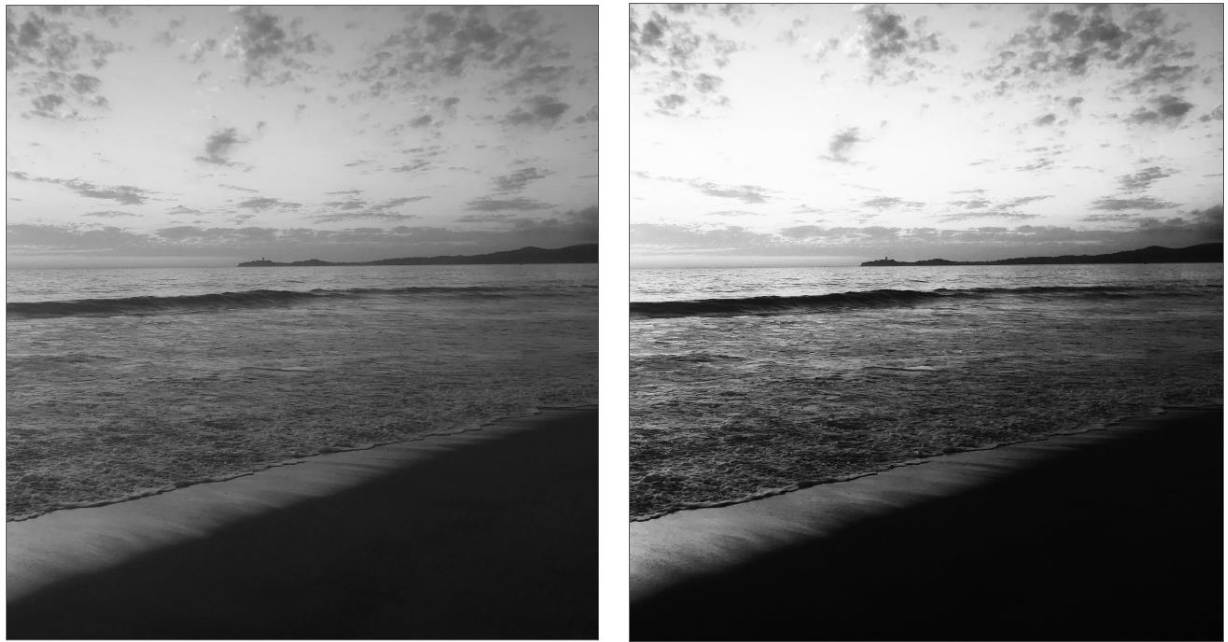

调整图像对比度¶

提高对比度就是让图片亮的地方更亮，暗的地方更暗

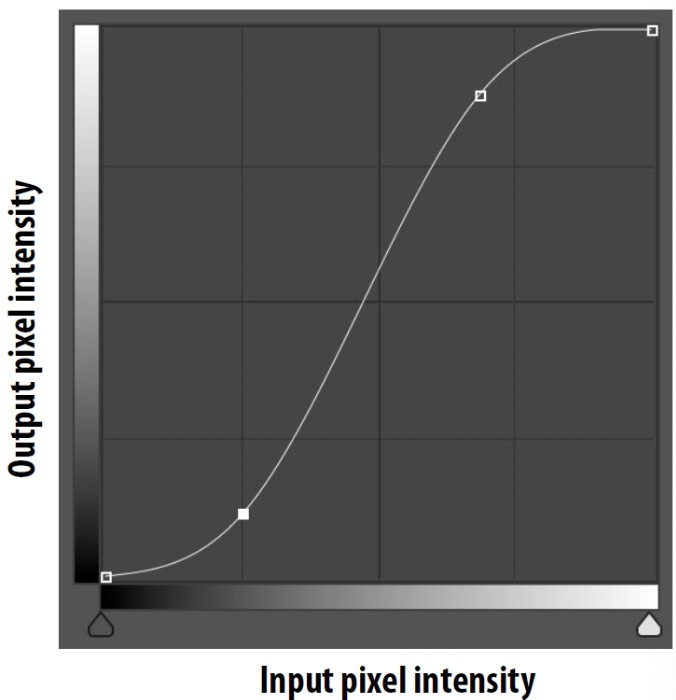

通过 S 曲线实现亮度的重新映射

图像颜色反转 invert¶

图像模糊 blur¶

去除图像中的高频部分

也可以不对边缘进行模糊以实现更“智能”的模糊效果

图像锐化 sharpen¶

增强图像中的高频部分

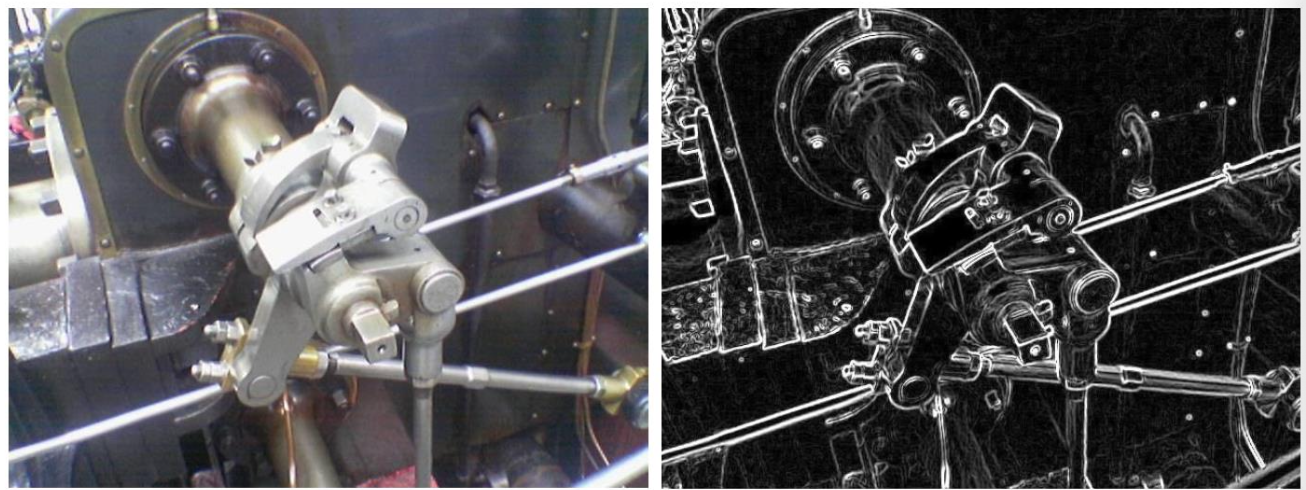

图像边缘检测 edge detection¶

提取图像中的高频部分

卷积 convolution¶

无需记忆公式，只需要知道卷积核在被卷积的张量上以步长的长度移动即可

在不进行 padding 的情况下，卷积后输出的尺寸为：

其中 W 表示输入尺寸 (如：长度、宽度)，F 表示卷积核大小，S 表示步长

填充 padding¶

• Zero values 填充 0

• Edge values 填充边界值

• Symmetric 以与边界的对称方式填充

模糊 blur¶

Box Blur¶

使用卷积完成每个像素与周围像素的均值操作均值操作

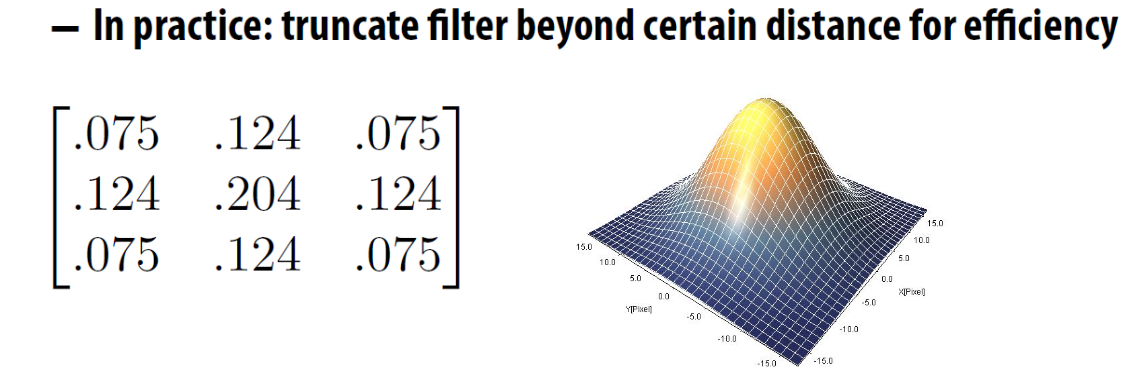

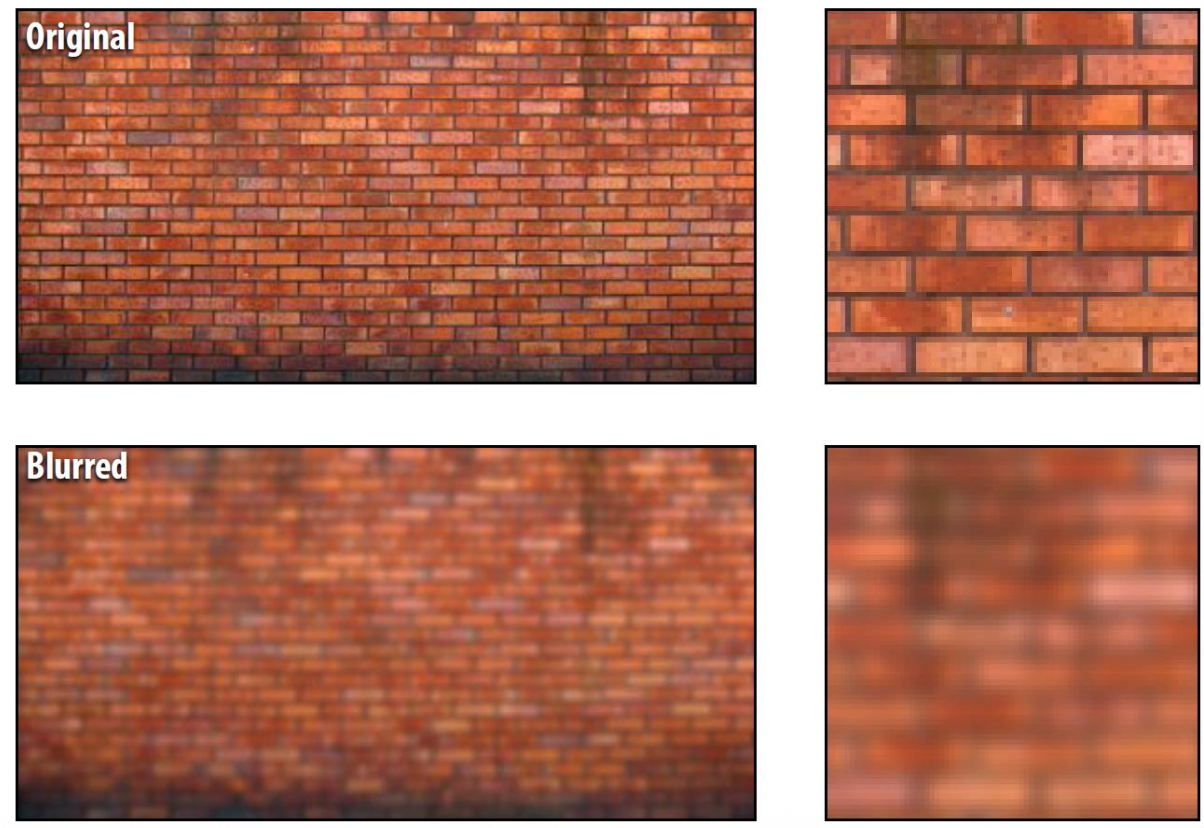

高斯模糊 Gaussian blur¶

二维高斯公式：

卷积核由高斯公式计算得到，其中，使用的高斯公式越平缓 (尖峰部分越矮)，模糊效果越明显

锐化 sharpen¶

I 表示原始图像的信息

图像中的高频信息：

锐化后的图像信息：

可行的卷积核：

边缘检测¶

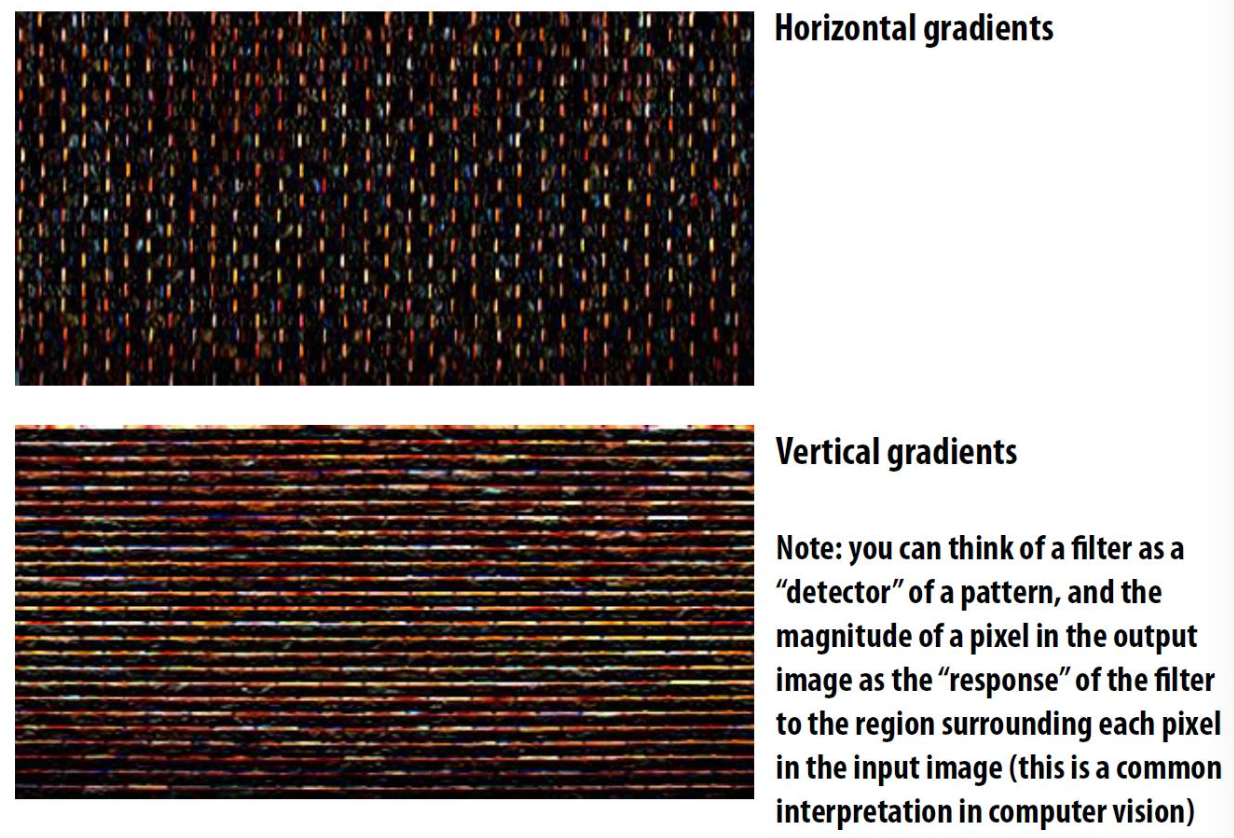

梯度检测滤波器¶

垂直边缘检测：

实际的卷积核形状也更像垂直边缘 (左黑右白)

水平边缘检测：

实际的卷积核形状更像水平边缘 (上黑下白)

由此可以看出，使用卷积核对图像进行卷积操作时，与卷积核形状更相似的部分会产生更大的相应

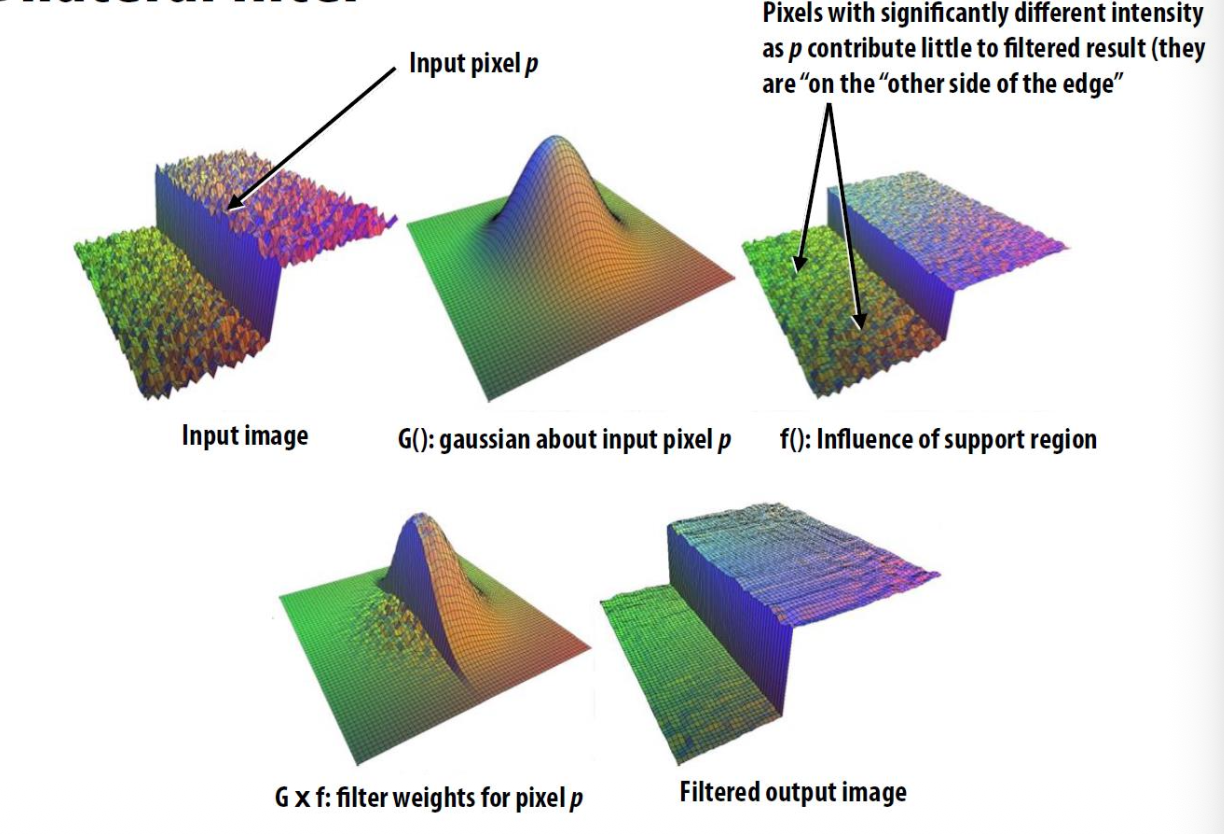

双边滤波器 Bilateral filter¶

了解即可

在保留边缘的情况下，对图像的其他部分进行高斯模糊以实现去噪

图像采样 Image sampling¶

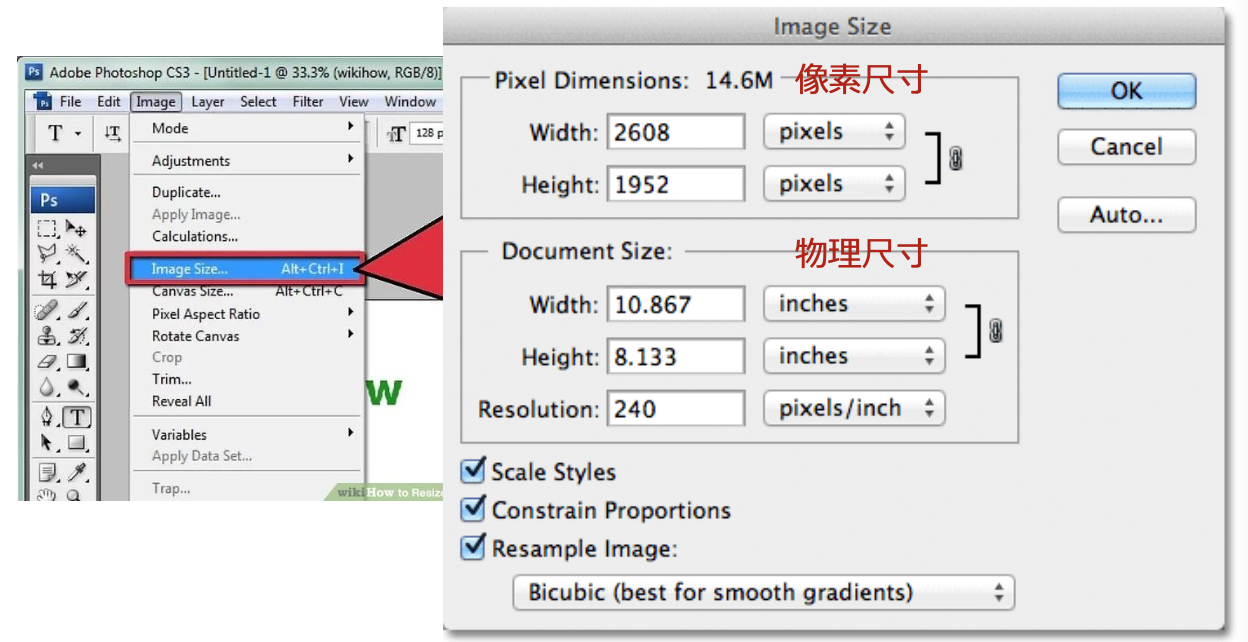

图像分辨率¶

图像包含像素尺寸和物理尺寸

像素尺寸顾名思义，单位为像素，不具有物理意义上的大小含义

物理尺寸，表示图像的物理大小，单位可为英寸 (inch)

这二者之间的联系即为分辨率 (resolution)，单位为像素每英寸 (pixels/inch, PPI)

降采样 Down sampling¶

能减小图片的大小

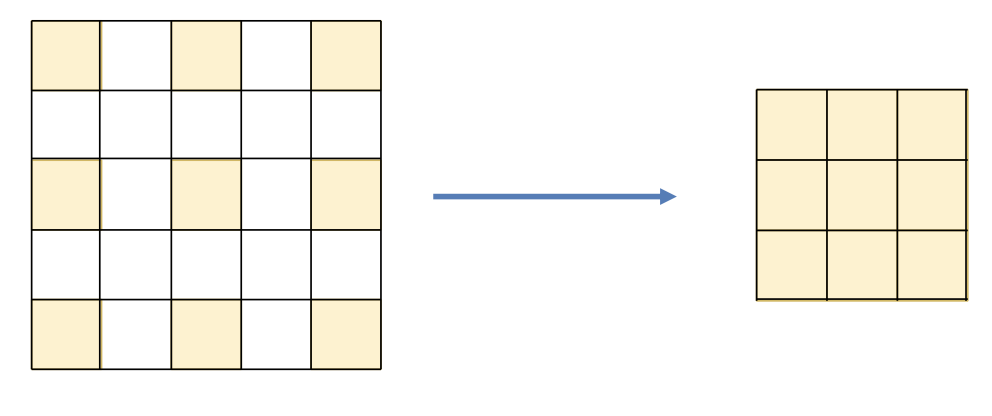

每隔一点采样一次，可以实现将图像的大小缩小为原来的一半

同时也会造成一些信息的丢失，出现混叠现象

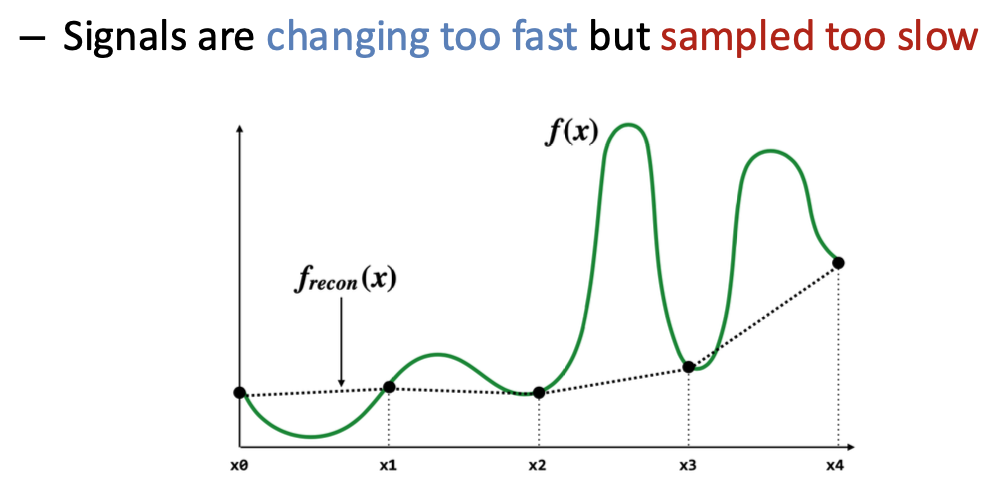

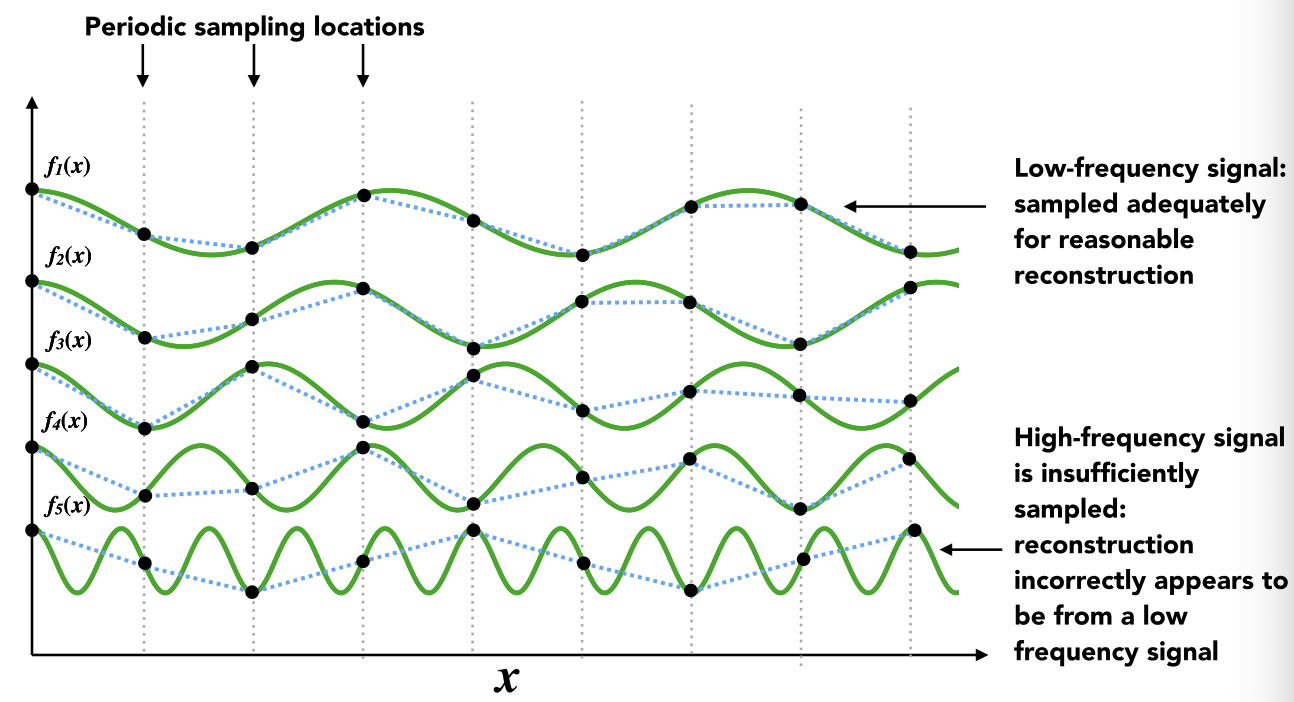

混叠 Aliasing¶

由于信号变化的频率过快或采样的频率过低导致

傅立叶变换 Fourier Transform¶

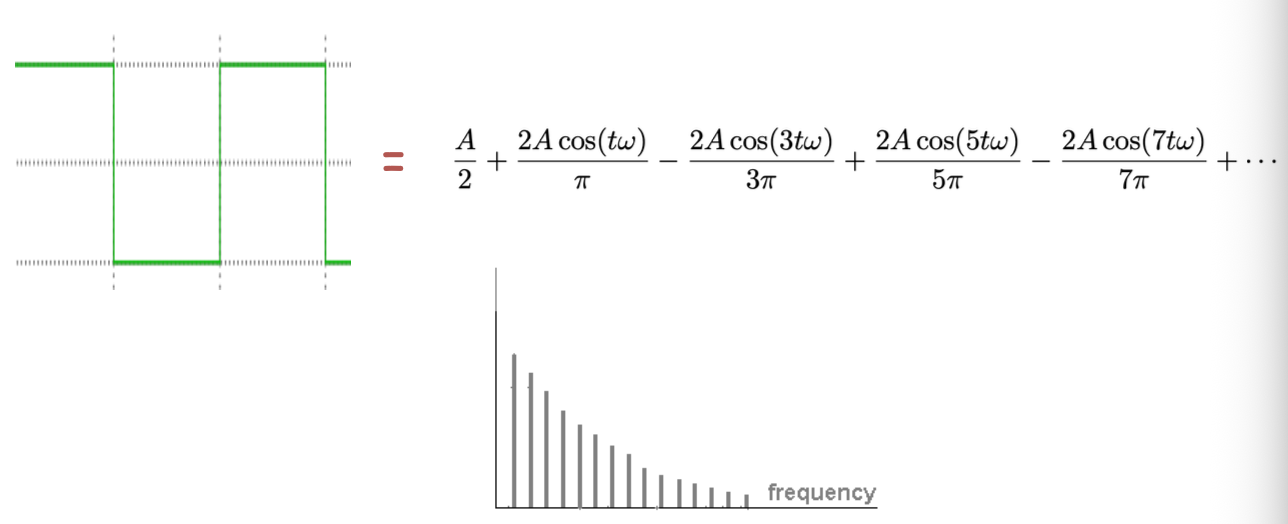

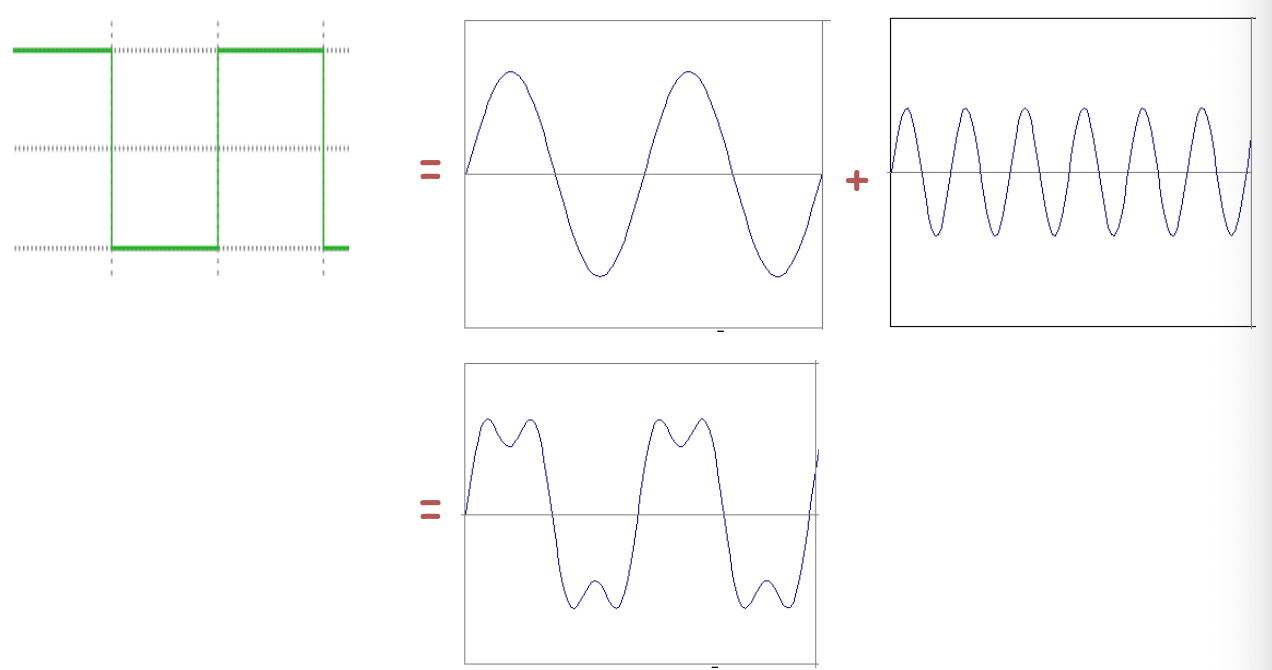

将一个信号表示为一组正弦/余弦函数的加权求和 (线性组合)，其中的权重能够表示该频率在原有信号中所占的比例

将其中的权重绘制成上图所示的直方图，即为该信号的频谱

正向变换：

根据欧拉公式：

其中的 \(e^{-i2\pi ux}\) 可视作频率为 \(u\) 的正弦或余弦函数

逆向变换：

可以理解为通过加权求和将频谱还原为原来的信号

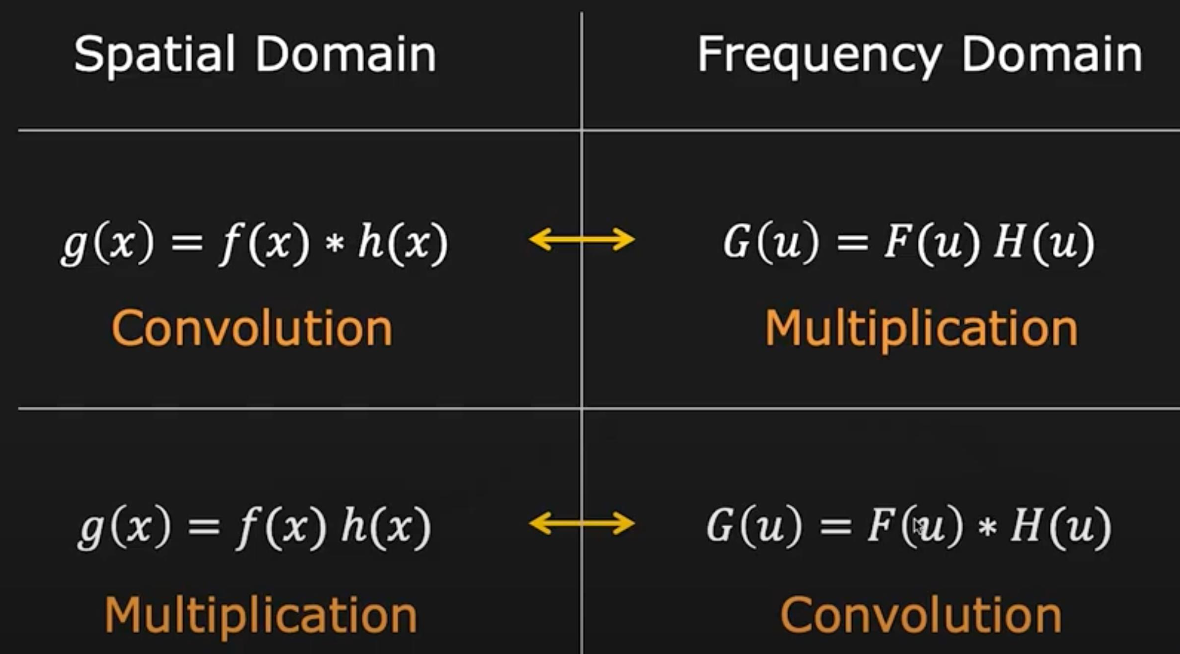

卷积定理¶

空间域中两个信号的卷积等价于频域中两个信号的乘积；同理，空间域中两个信号的乘积等价于频域中两个信号的卷积

图中频域的 \(G(u) \; F(u) \; H(u)\) 均表示空间域中 \(g(x) \; f(x) \; h(x)\) 经过傅立叶变换得到的频谱

由此可得，卷积操作也可以通过傅立叶变换后由成绩操作实现

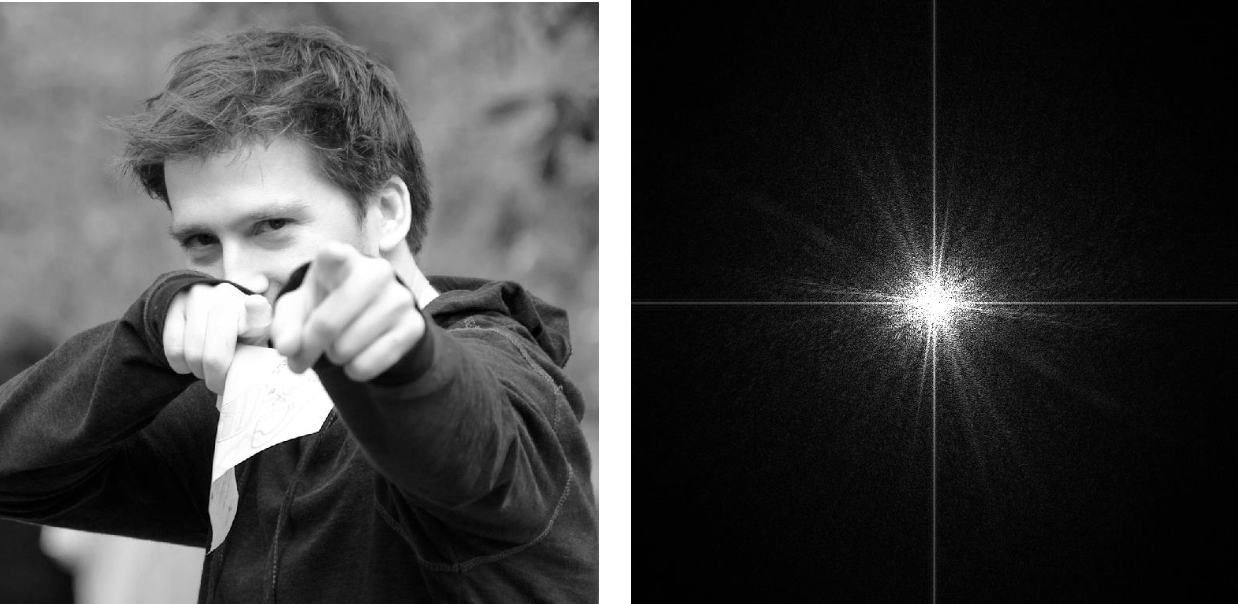

二维傅立叶变换¶

上图表示二维的图片经过傅立叶变换得到的频谱

右图中心表示频率低的信号，由中心向四周，频率逐渐增大，其中水平和竖直方向的坐标分别表示各自方向上的频率

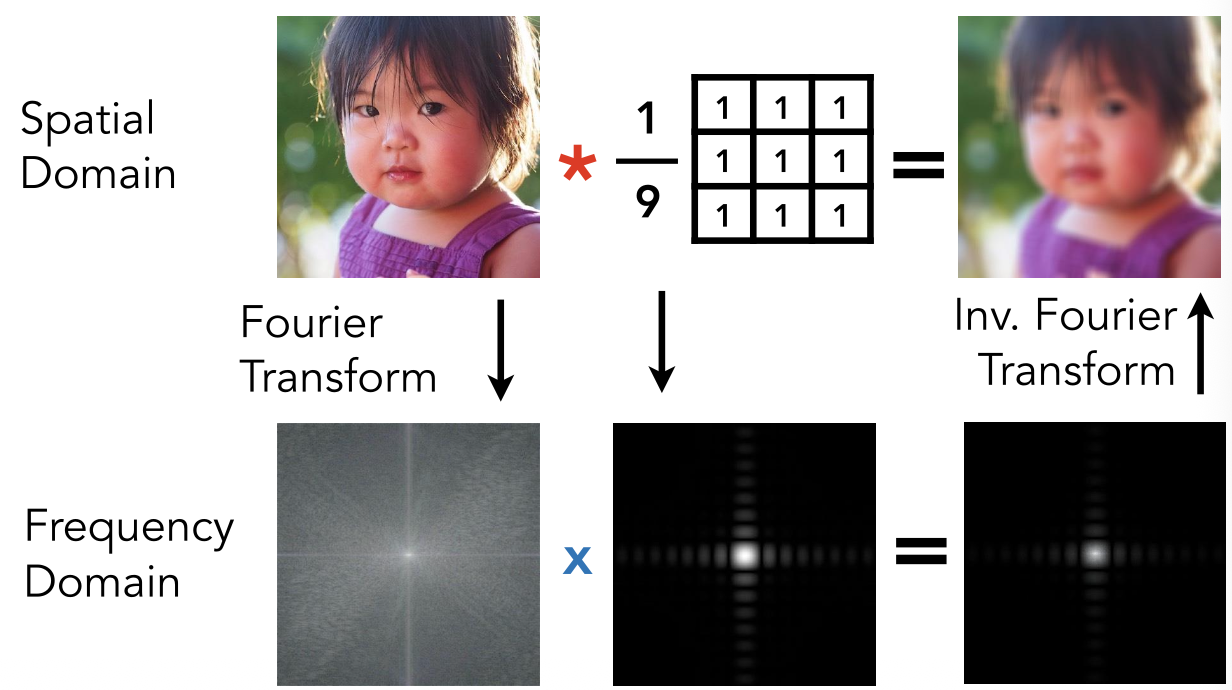

二维卷积定理¶

示例图：

频域中二者的直接相乘可以直观的看出，中心的低频部分被保留，而边缘的高频部分被去除，从而实现了 box bluring，这也是卷积被称为滤波的原因

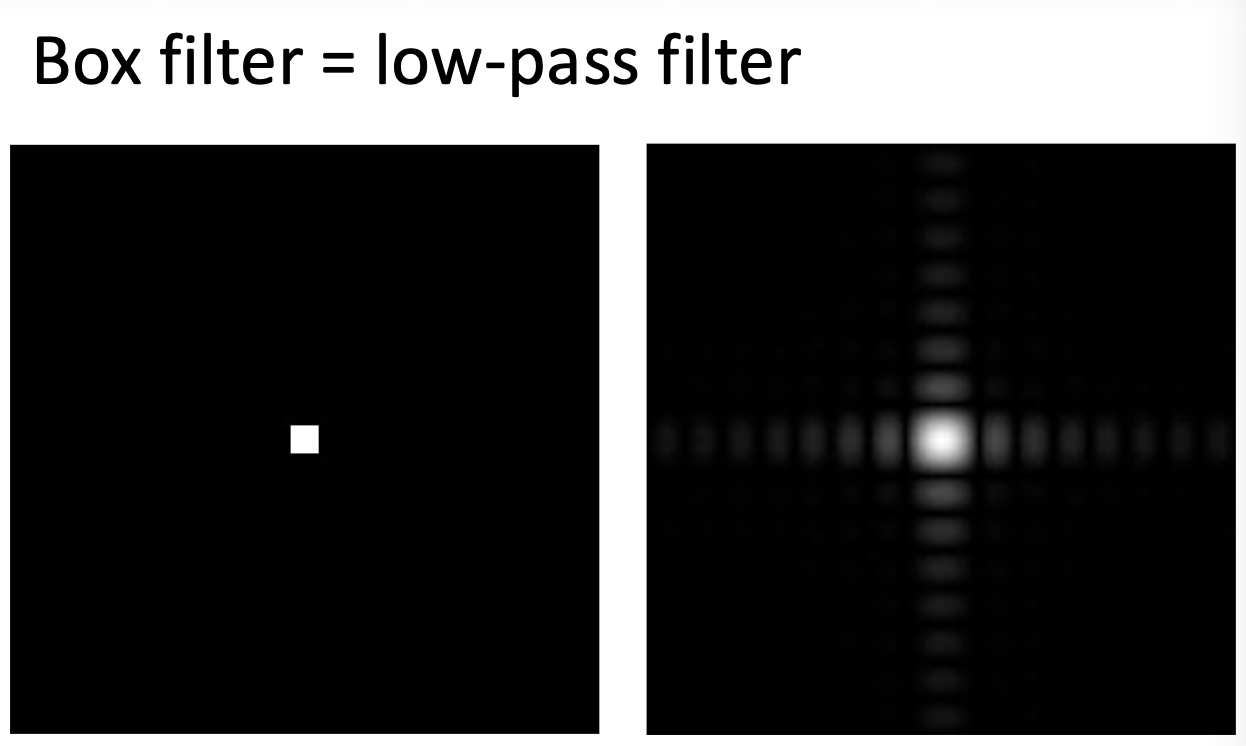

均值滤波和高斯滤波都是低通滤波器 (low-pass filter)

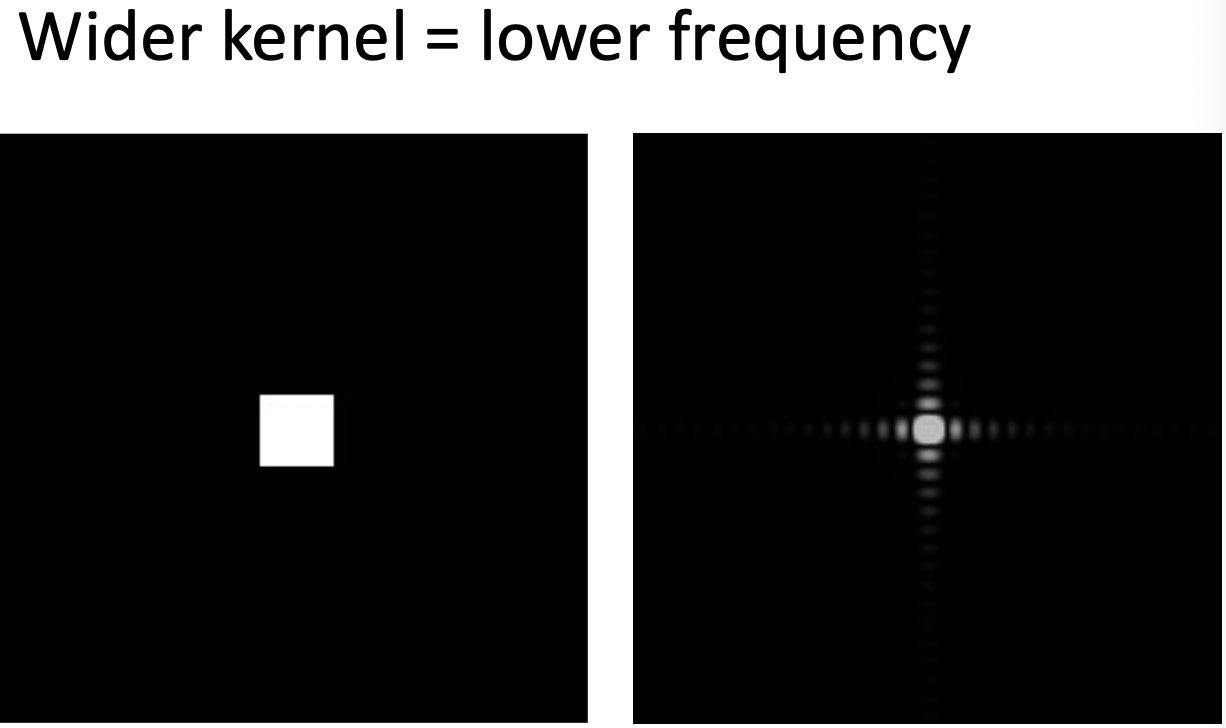

卷积核越大，频域越窄

总结¶

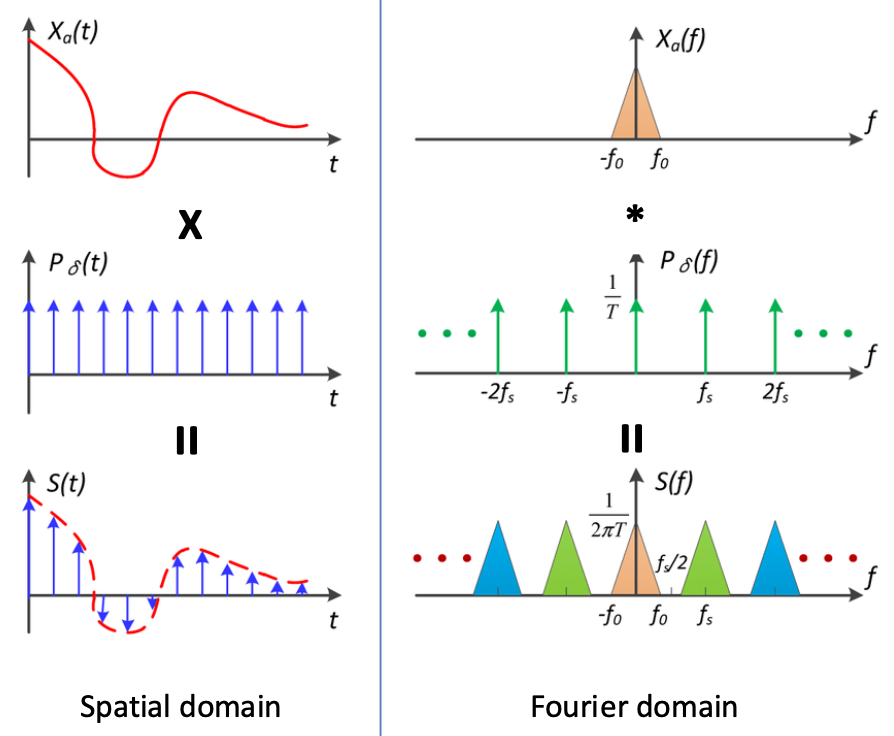

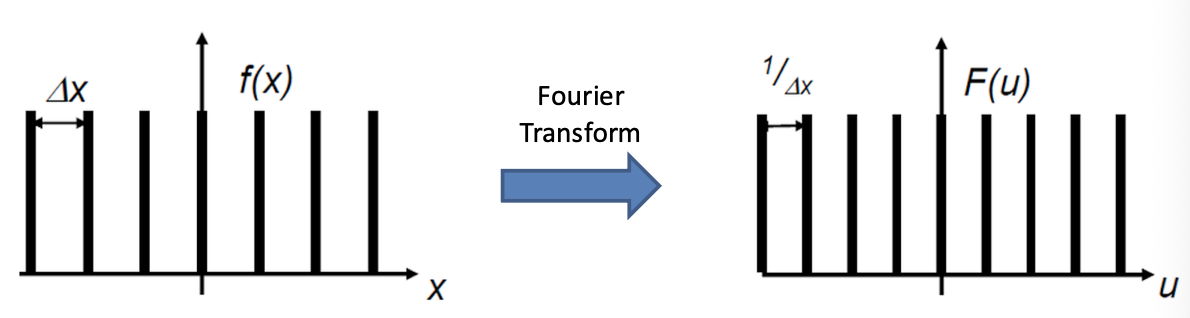

采样信号等价于在空间域中将信号与采样函数 (周期脉冲函数/周期狄拉克函数 Dirac comb function) 相乘

其从空间域到频域到傅立叶变换如下图所示：

该函数在空间域的周期为 \(\delta x\)，则在频域下的周期为 \(\frac{1}{\delta x}\)

由此可得空间域与频域下的采样情况：

在采样频率足够大时，右图中采样得到的三角形不会重叠，若采样频率过小，则三角形会发生重叠，此时即发生了混叠 (aliasing)，信号失真，无法通过采样后的信号还原原来信号的频谱，若要不发生失真，则 \(f_s \gt 2f_0\)，即奈奎斯特-香农定理

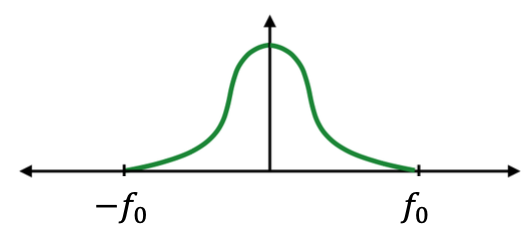

奈奎斯特-香农定理 Nyquist-Shannon theorem¶

只有采样频率大于二倍信号频率 (\(f_0\))，信号才可以根据采样结果被完美重建

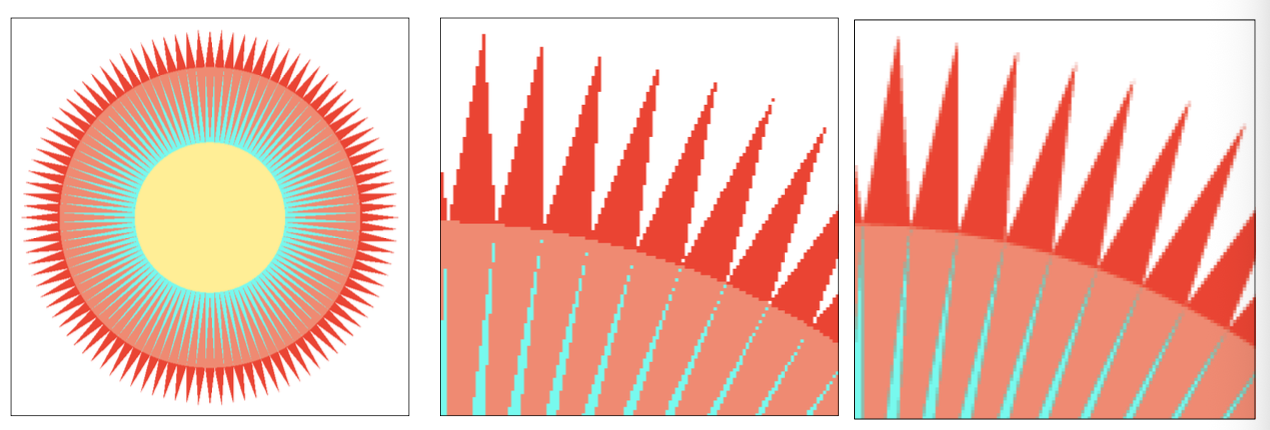

减少混叠¶

1. 增加采样频率

2. Anti-aliasing

   改变原来信号的频谱，在采样前使用低通滤波器减少一部分图像的高频部分

图像放大 Image magnification¶

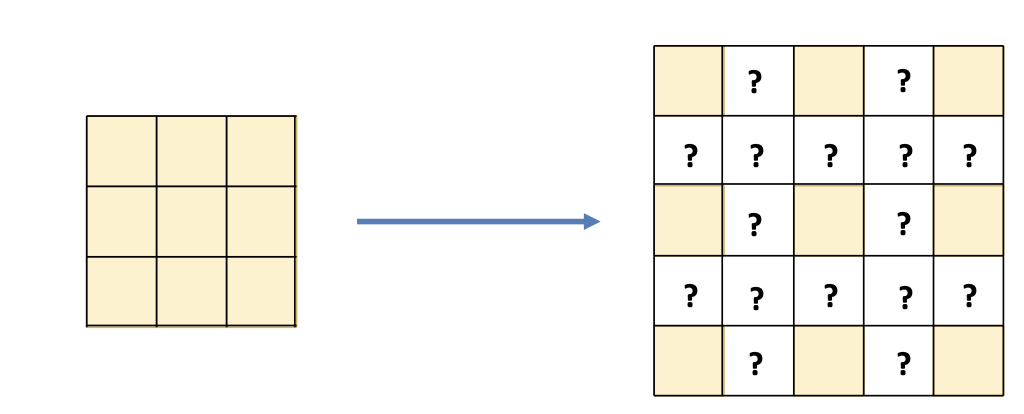

上采样 Up sampling¶

需要通过插值 (Interpolation) 来补充缺少的信息

插值 Interpolation¶

一维插值方法：

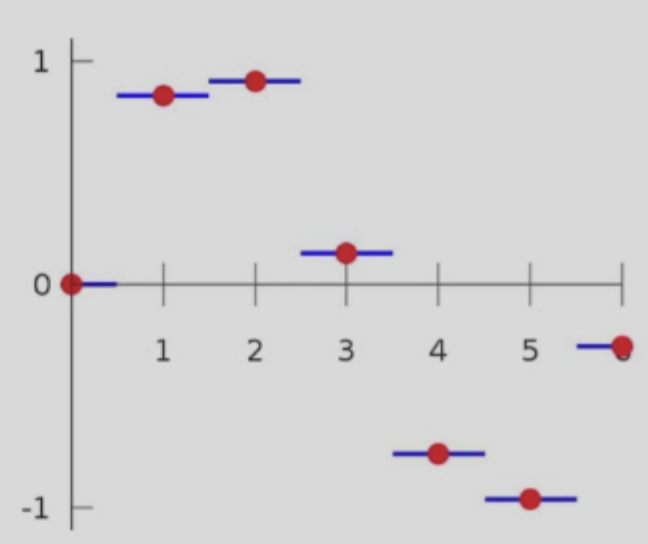

最近邻插值 Nearest-neighbor interpolation

得到的结果不连续、不光滑

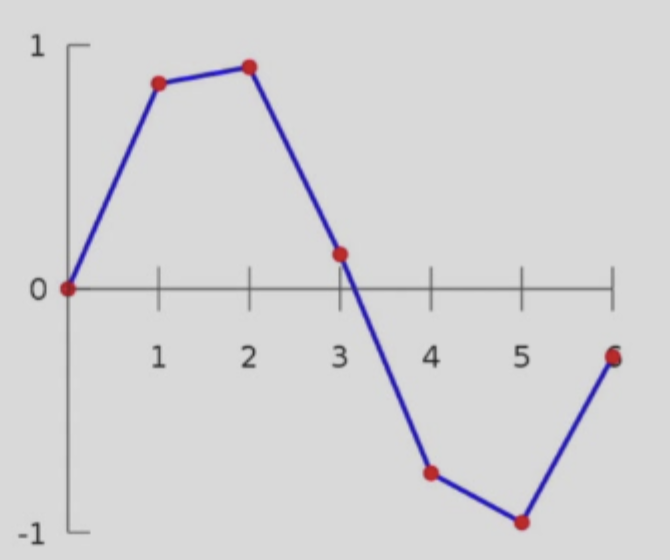

线性插值 Linear interpolation

得到的结果连续、不光滑

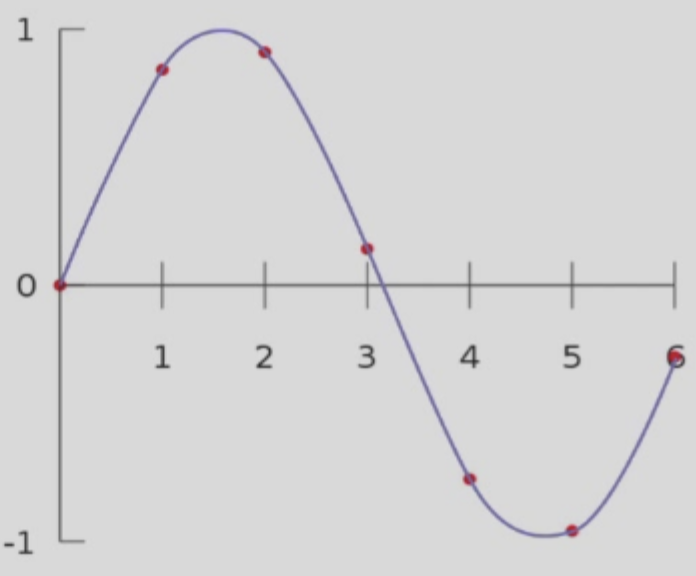

多项式插值 Cubic interpolation (三次多项式)

得到的结果连续、光滑

对每一段使用不同的多项式进行插值

二维插值方法：

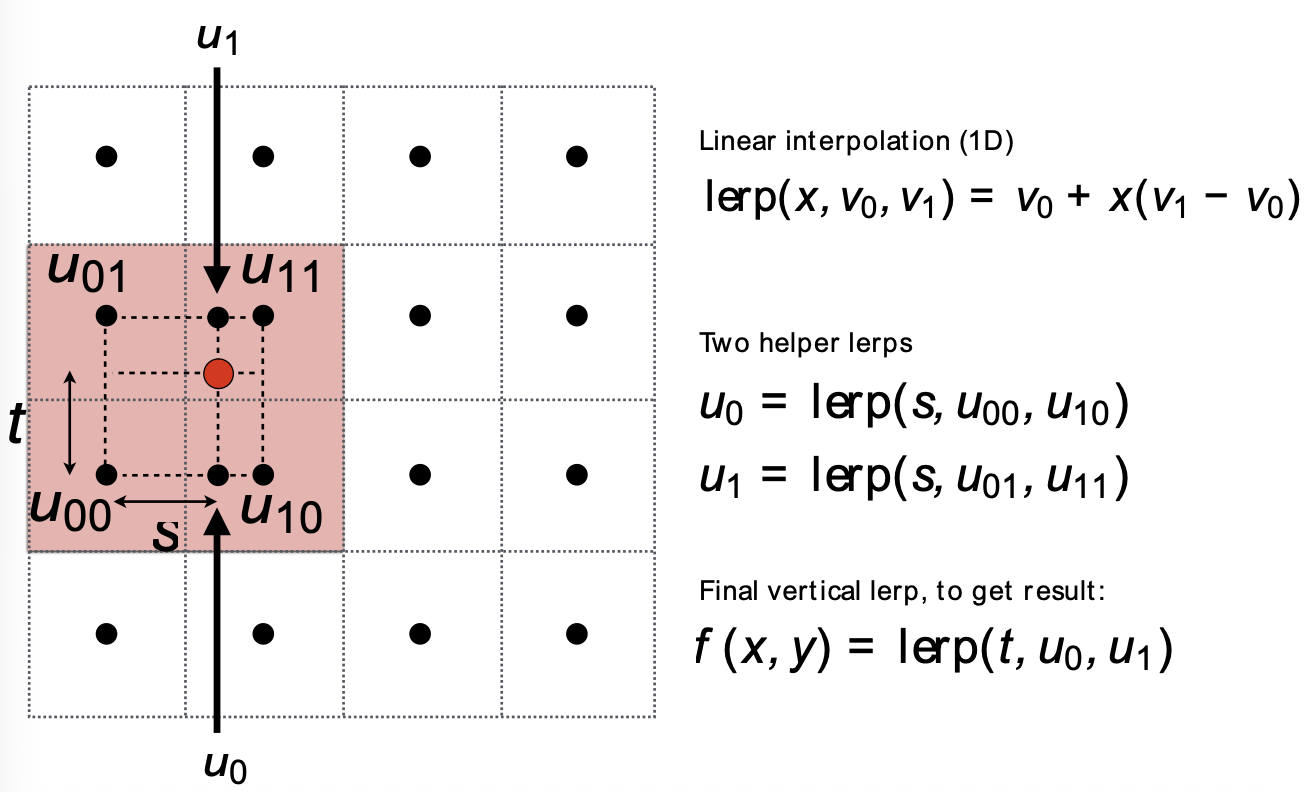

双线性插值 Bilinear interpolation

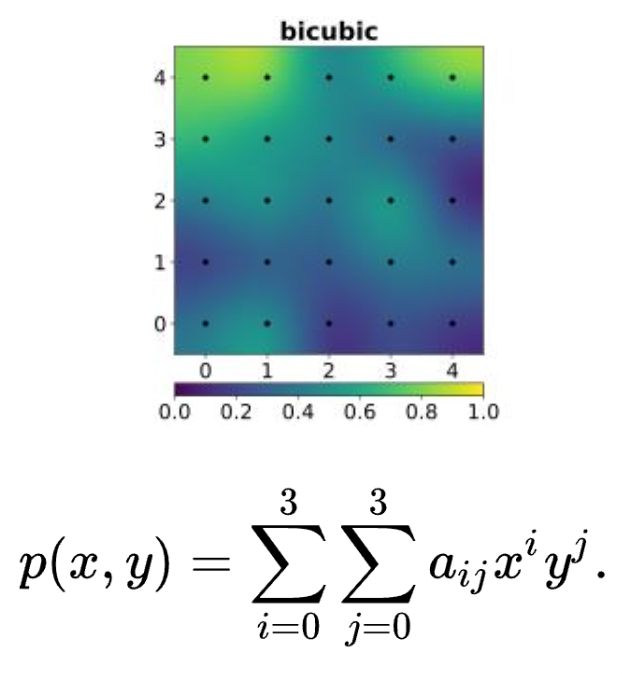

双多项式插值 Bicubic interpolation (三次多项式)

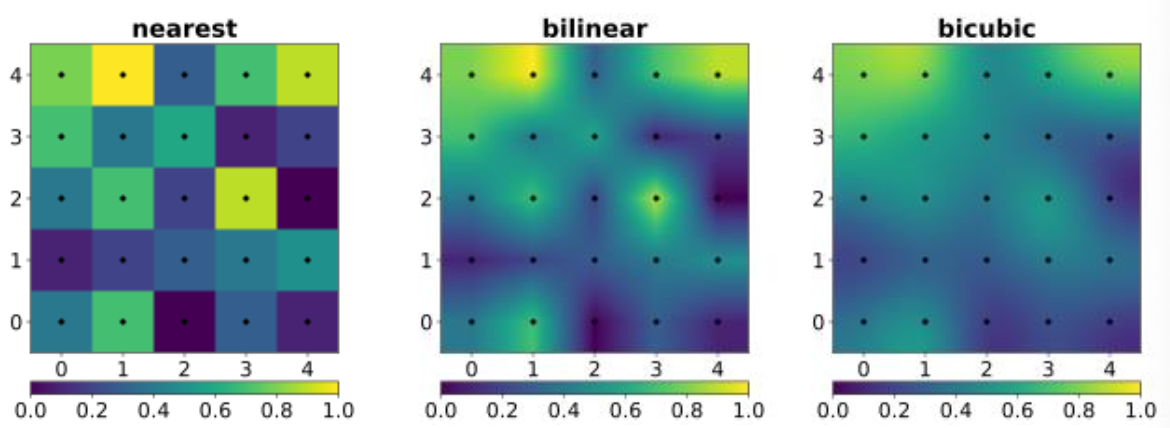

效果对比：

超分辨率 Super resolution¶

插值没有获得多余的信息，所以处理后仍然具有瑕疵，可以使用神经网络，通过超分辨率技术获得更多的信息，从而获得更好的效果

改变图像宽高比 Changing aspect ratio¶

直接压缩会导致画面内容发生畸变，直接剪切可能会导致画面中重要的信息丢失

可行的方案：

删去图片中不重要的部分 (与周围像素接近的部分)

使用边缘能量 (edge energy) 作为衡量指标：

通过卷积的方式进行求导，使用的卷积核为边缘检测卷积核

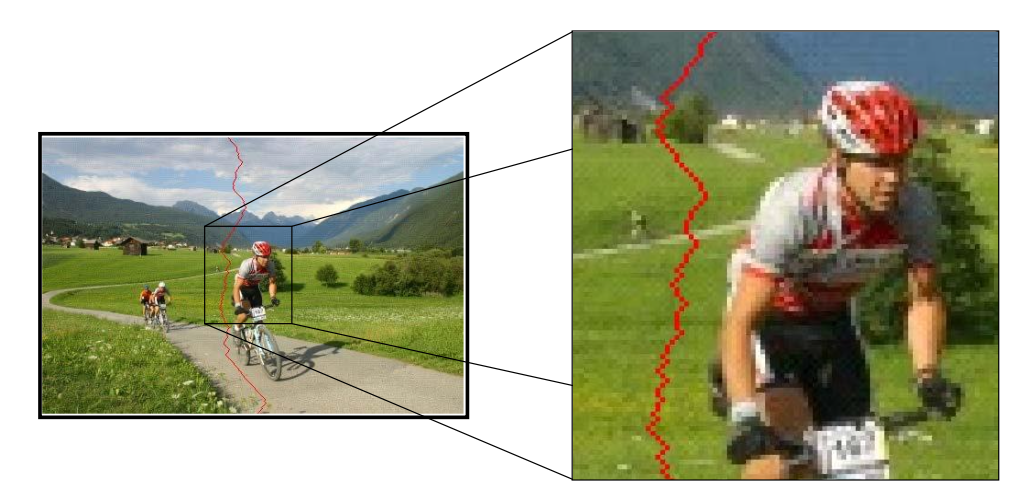

接缝裁剪 (seam carving)：自顶向下寻找一条使像素边缘能量最小化的连接路径

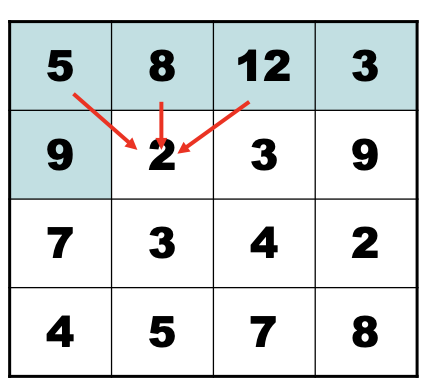

使用动态规划的最短路径思想求解

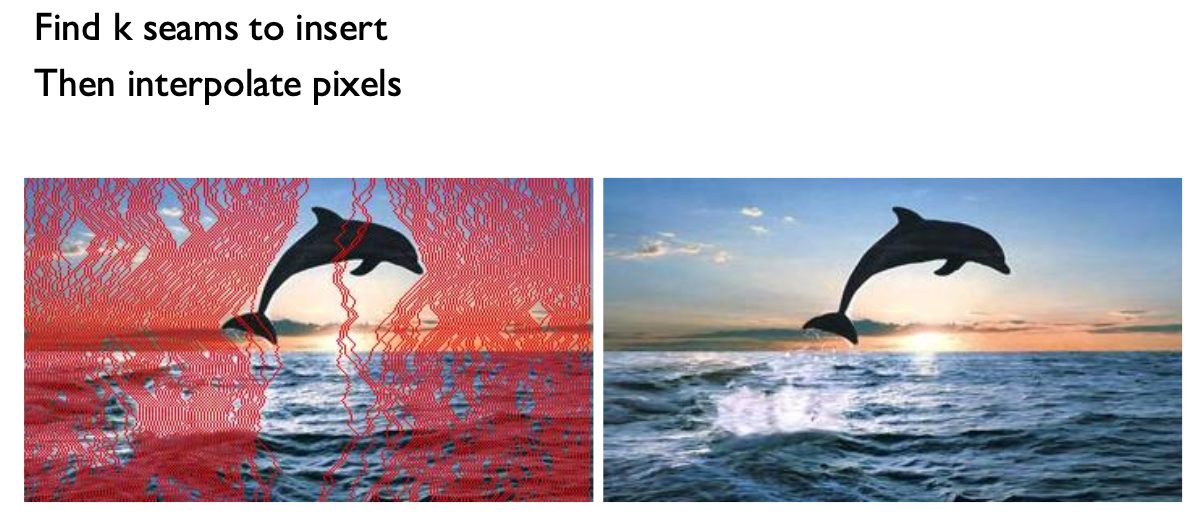

也可以通过接缝插入 (seam insertion) 来放大图像：
