线性代数与图像信息

线性代数 Linear Algebra¶

线性变换的几何意义¶

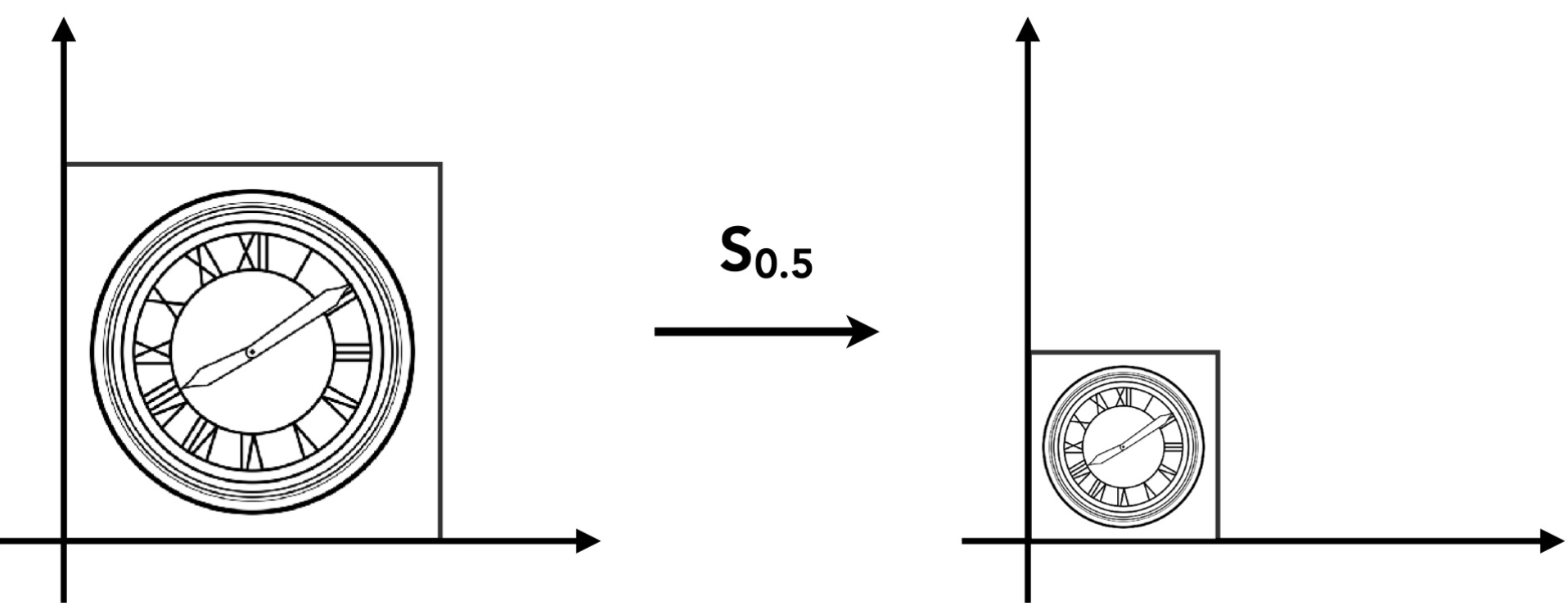

Scale (缩放)

scale transform

对于图中的变换，有：

\[ \begin{align} x' = sx \\ y' = sy \end{align} \]

写为矩阵形式：

\[ \begin{bmatrix} x' \\ y' \end{bmatrix} = \begin{bmatrix} s & 0 \\ 0 & s \end{bmatrix} \begin{bmatrix} x \\ y \end{bmatrix} \]

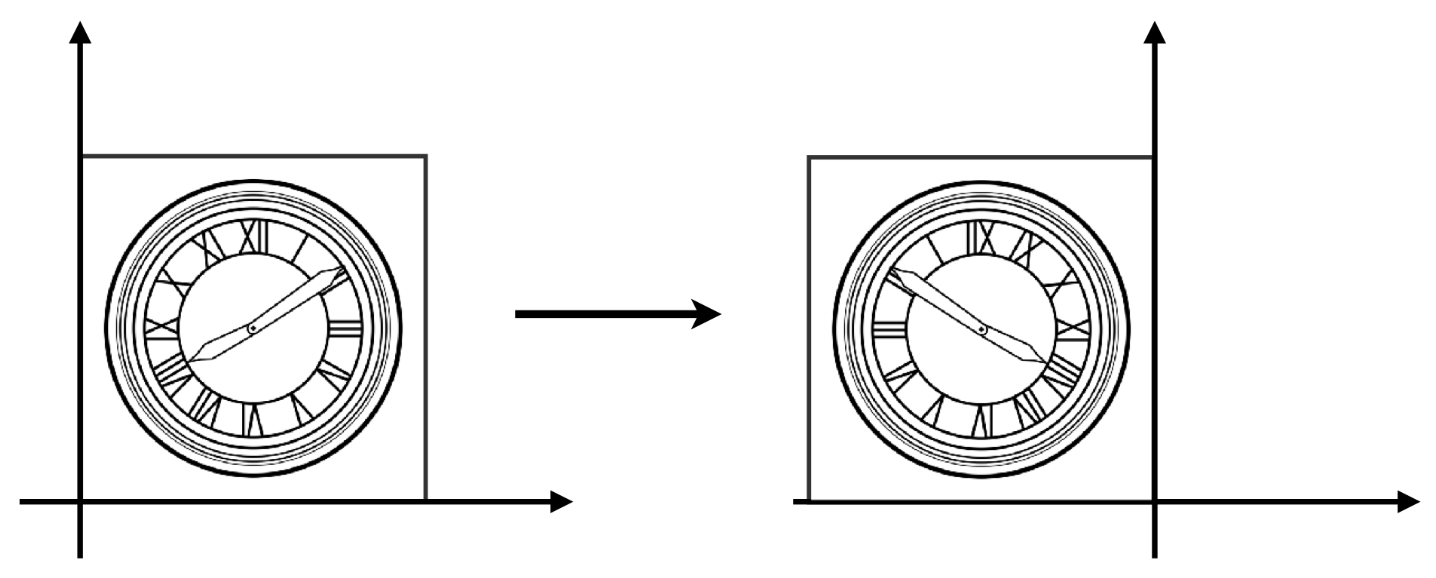

Reflection (镜像)

=x250

对于水平镜像：

\[ x' = -x \]

\[ y' = y \]

转换为矩阵形式：

\[ \begin{bmatrix} x' \\ y' \end{bmatrix} = \begin{bmatrix} -1 & 0 \\ 0 & 1 \end{bmatrix} \begin{bmatrix} x \\ y \end{bmatrix} \]

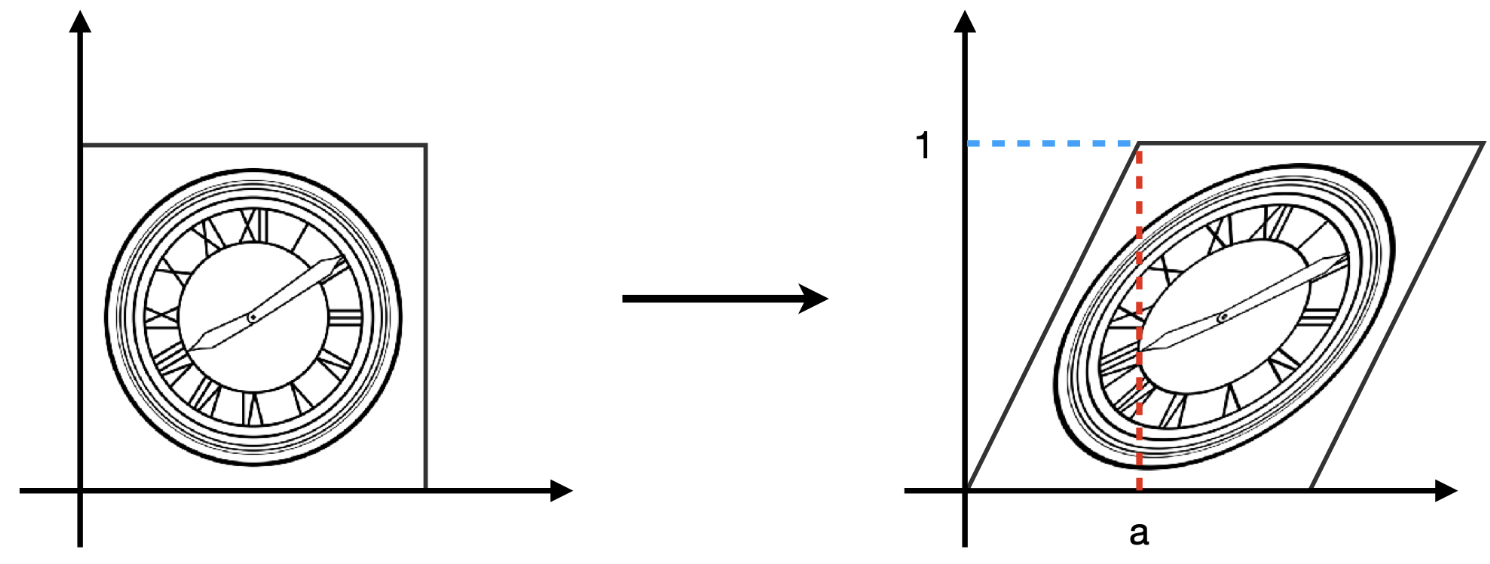

Shear (剪切)

=x250

矩阵表示：

\[ \begin{bmatrix} x' \\ y' \end{bmatrix} = \begin{bmatrix} 1 & a \\ 0 & 1 \end{bmatrix} \begin{bmatrix} x \\ y \end{bmatrix} \]

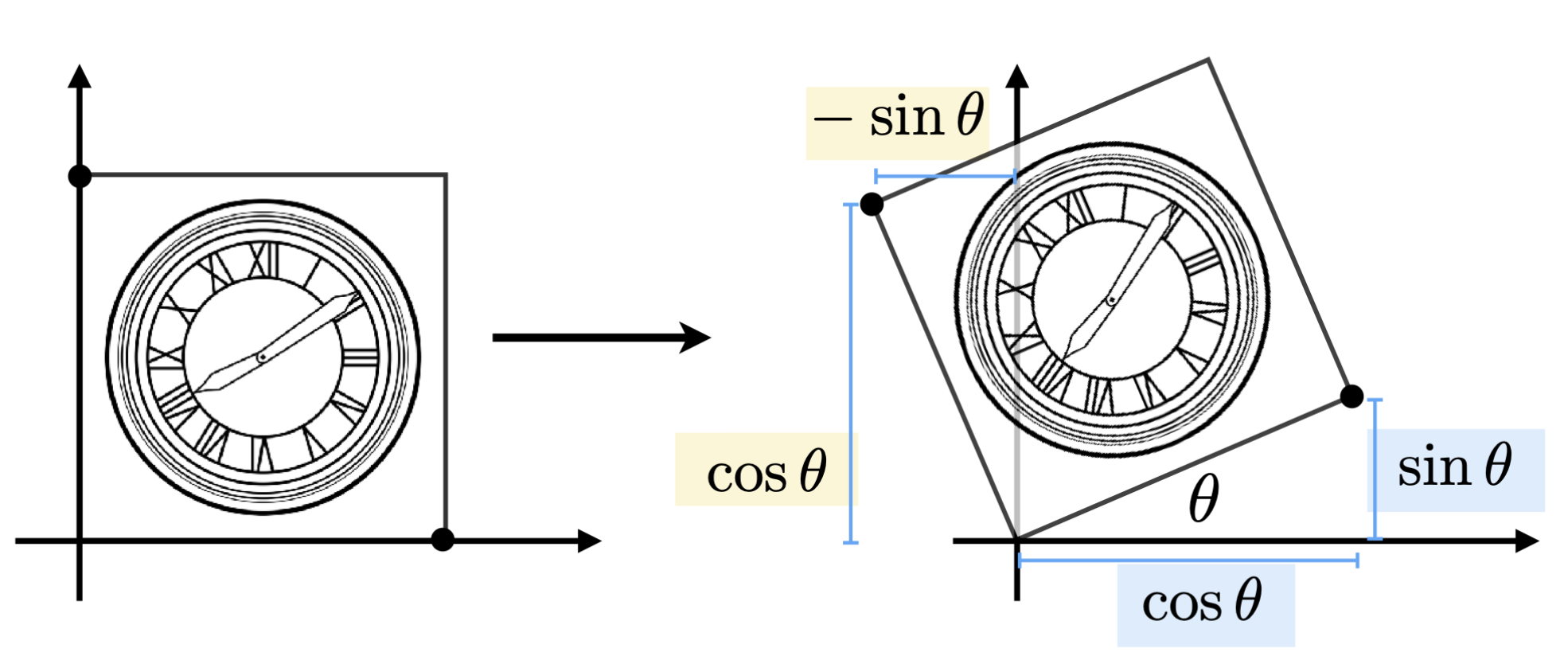

Rotation (旋转)

rotation transform

这一变换的矩阵表示为：

\[ R_{\theta} = \begin{bmatrix} \cos \theta & -\sin \theta \\ \sin \theta & \cos \theta \end{bmatrix} \]

上述矩阵中的每一列可以看作原空间的基变换后的结果

即变换后的基为：$(\cos \theta, \sin \theta), (-\sin \theta, \cos \theta)$

仿射变换 Affine Transformation¶

仿射变换 = 线性变换 + 平移

矩阵表示：

\[ \begin{pmatrix} x' \\ y' \end{pmatrix} = \begin{pmatrix} a & b \\ c & d \end{pmatrix} · \begin{pmatrix} x \\ y \end{pmatrix} + \begin{pmatrix} t_{x} \\ t_{y} \end{pmatrix} \]

笛卡尔坐标系下的仿射变换可以转化为齐次坐标系下的线性变换

矩阵表达如下：

\[ \begin{pmatrix} x' \\ y' \\ 1 \end{pmatrix} = \begin{pmatrix} a & b & t_{x} \\ c & d & t_{y} \\ 0 & 0 & 1 \end{pmatrix} · \begin{pmatrix} x \\ y \\ 1 \end{pmatrix} \]

Info

关于齐次坐标的内容请参考下文齐次坐标

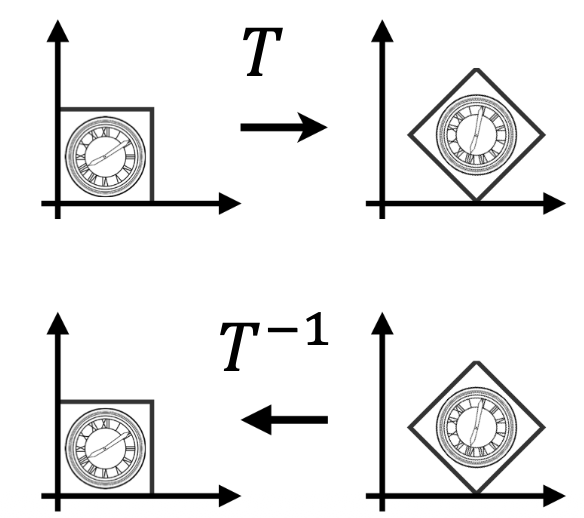

逆变换 Inverse Transform¶

\[ T^{-1} \]

从矩阵角度和几何角度来看，$T^{-1}$ 是 $T$ 的逆变换

=x250

图像信息 Image Information¶

图像是三维空间的信息在二维空间的映射

相机和镜头 Camera and Lens¶

成像 Image Formation¶

直接将底片放在物体前无法形成清晰的像，因为此时底片上的一个点会接收到空间中多个点发出的光线，一般来说，只有当图像中的点与物理空间中的点是一一对应的，我们认为这个图像是清晰的

由此，我们引入了 Pinhole Camera Model

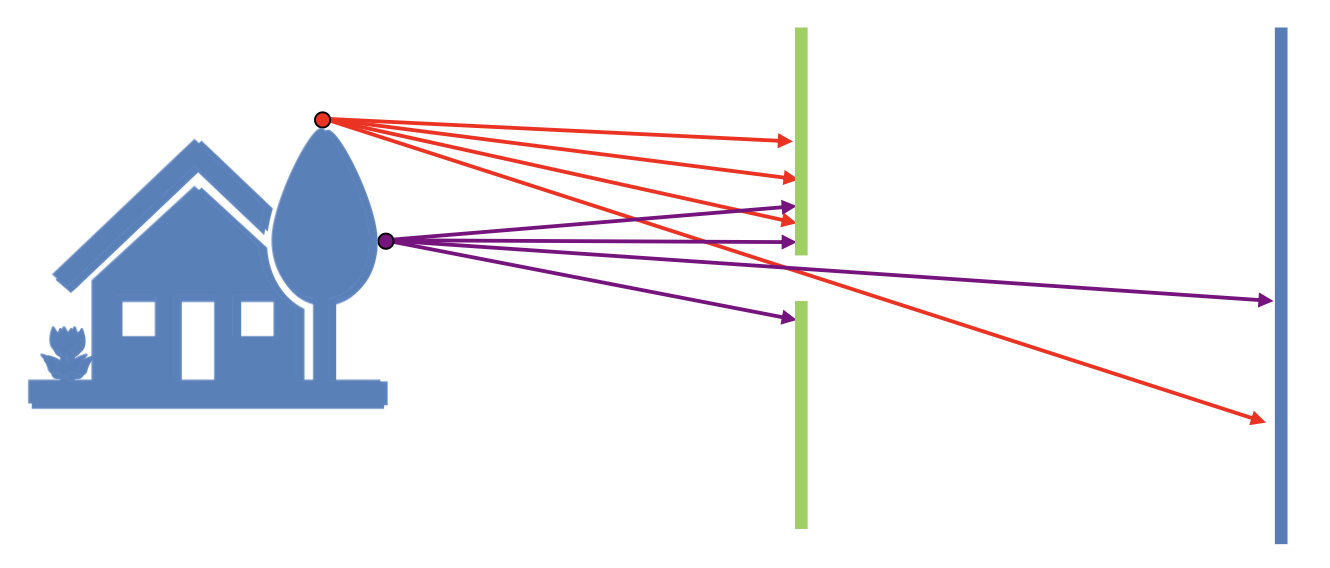

小孔相机 Pinhole Camera¶

=x250

其中的隔板可以遮挡大部分光线，中间的小孔叫做光圈 (aperture)

=x250

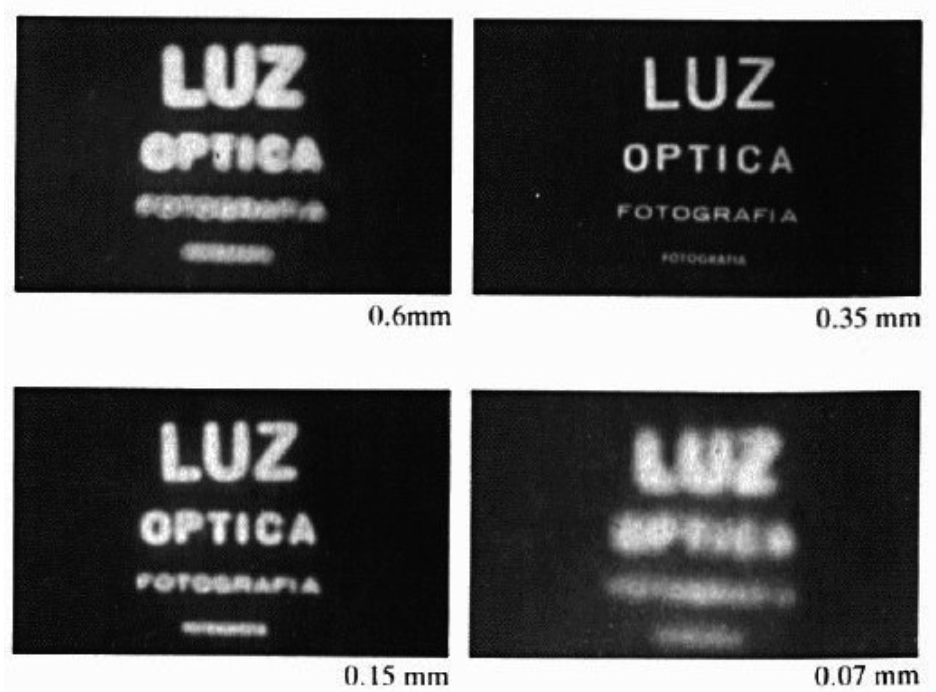

在一定的范围内缩小光圈，可以使图像更清晰，但光圈过小时，会对图像的清晰度产生负面影响，原因为：

进光量减小
光的衍射

为了解决小孔相机对进光量的影响，我们引入了透镜

镜头 Lens¶

凸透镜有着和小孔一样的投影效果，但透镜能够聚集光线

高斯公式¶

\[ \frac{1}{i} + \frac{1}{o} = \frac{1}{f} \]

i 表示像距，o 表示物距，f 表示焦距

Info

包括物理变焦和数码变焦：

物理变焦：

镜头组通过调整透镜来实现改变整体焦距的效果；或直接切换不同的镜头
数码变焦：

镜头的物理焦距没有发生变化，仅仅是通过软件算法实现图像放大

图像放大率 Image Magnification¶

\[ Magnification = \frac{h_{i}}{h_{o}} = \frac{i}{o} \]

根据高斯公式，当 $o$ 远大于 $i$ 时 (生活中的大部分情况)，$f \approx i$，因此焦距越大，图像的放大率越大

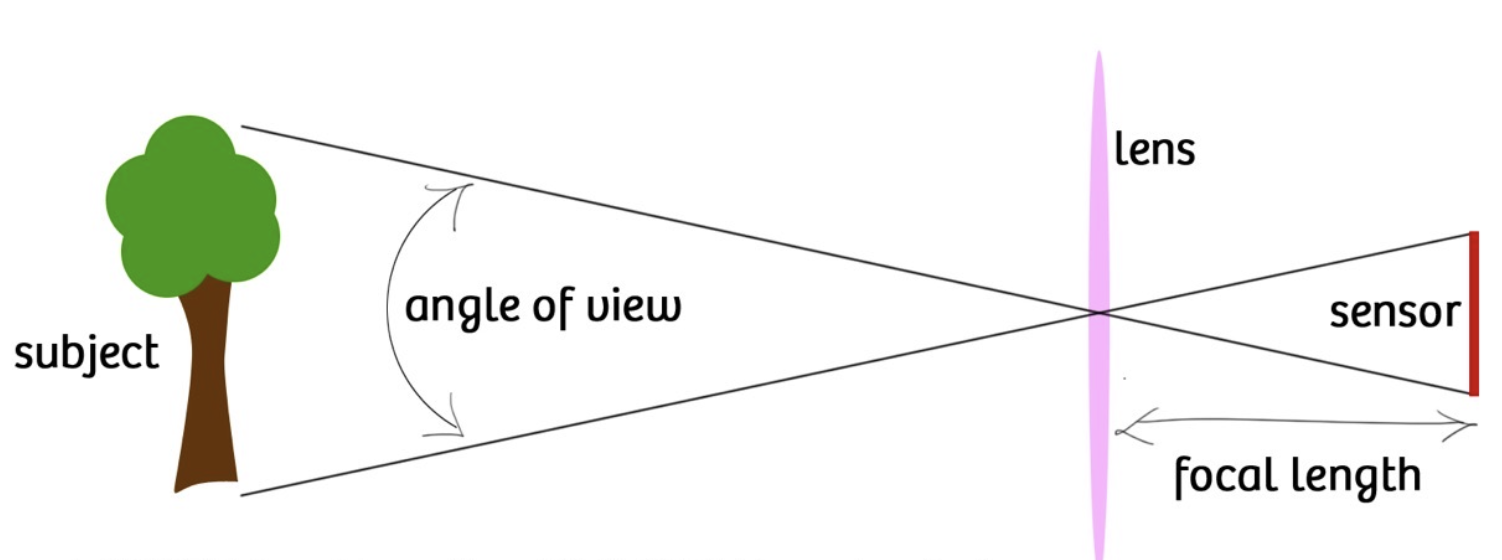

视场角 Field of View¶

在光学仪器中，以光学仪器的镜头为顶点，以被测目标的物像可通过镜头的最大范围的两条边缘构成的夹角，称为视场角

视场角

影响因素：

焦距 (focal length)

焦距越长，放大率越大，视场角越小

焦距越短，放大率越小，视场角越大
传感器大小 (sensor size)

传感器越大，视场角越大

因此，图像的视野取决于传感器大小和焦距的比例

Info

根据传感器的大小归一化后的焦距

光圈 Aperture¶

镜头的通光区域，通过调整光圈的大小来调整进光量，用镜头的直径来表示，记为D

Info

进光量不仅可以通过调整光圈大小来控制，也可以通过调整快门时间来控制

F-Number¶

F 数可以通过如下公式计算：

\[ N = \frac{f}{D} \]

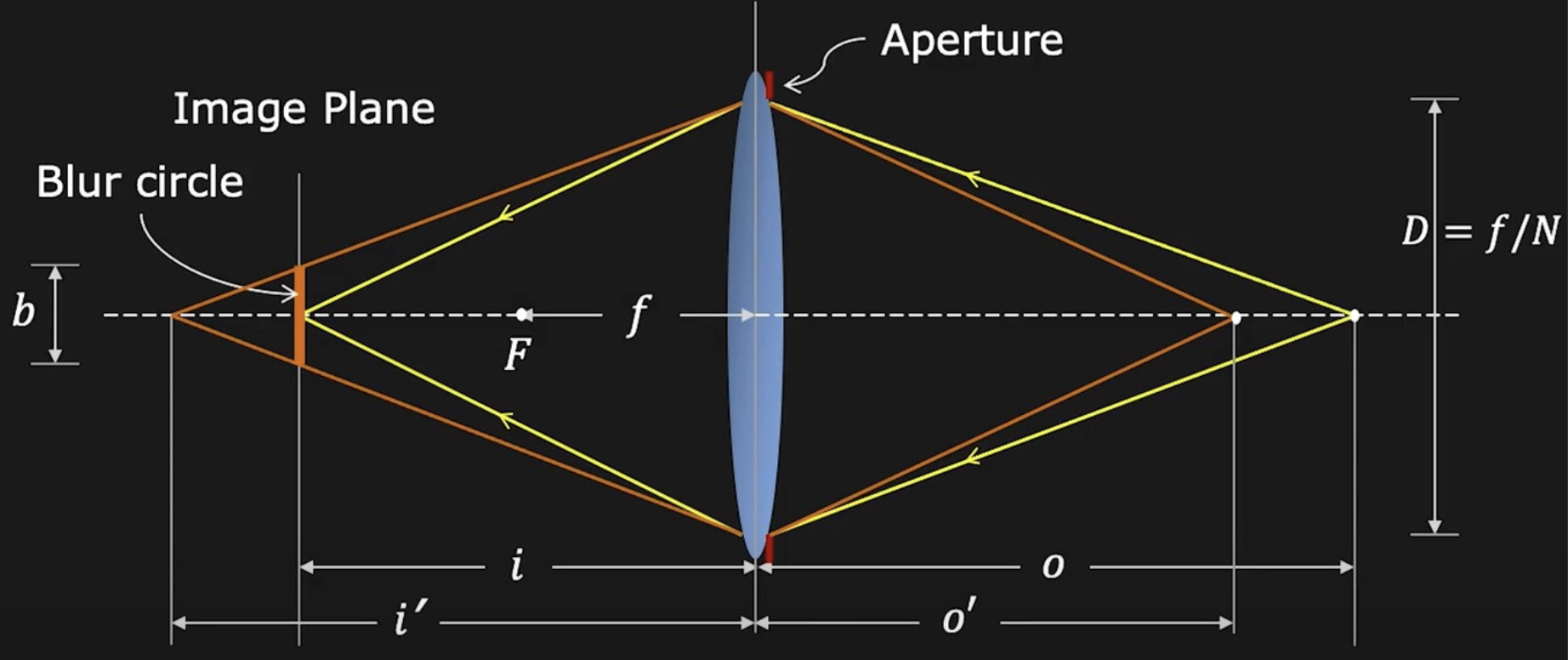

镜头失焦 Lens Defocus¶

=x250

根据相似三角形，有：

\[ \frac{b}{D} = \frac{\left|i' - i\right|}{i'} \]

因此光斑的大小可表示为：

\[ b = \frac{D}{i'}\left|i' - i\right|, b \propto D \propto \frac{1}{N} \]

因此，减小光圈可以减小失焦形成的光斑大小

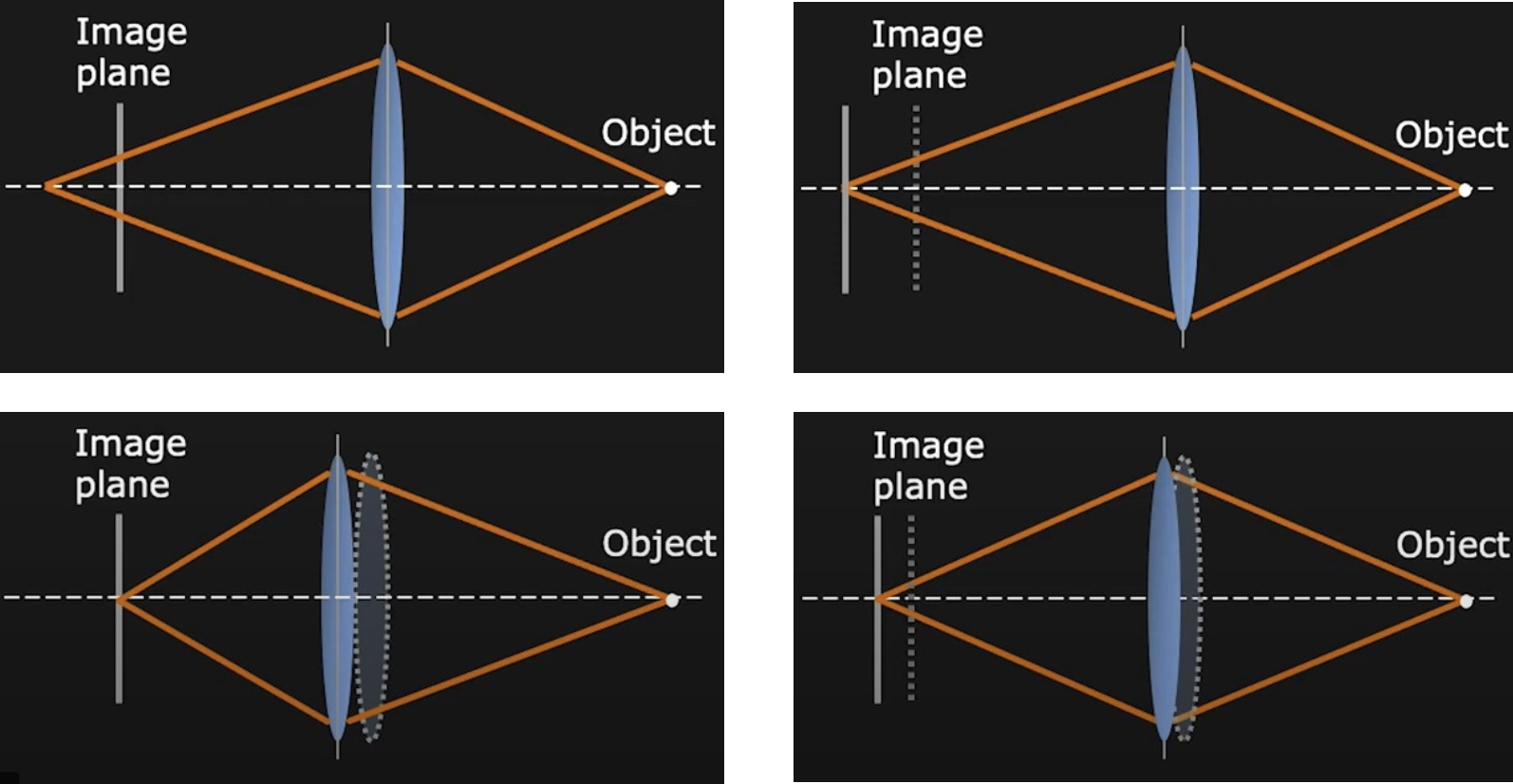

调焦 Focusing¶

在镜头和底片的位置确定的情况下 ($f$ 和 $i$ 确定时)，只有在同一垂直平面的物体成像是清楚的，因此，我们需要调焦

调焦的方法包括：调整像平面(image plane)和调整镜头的位置

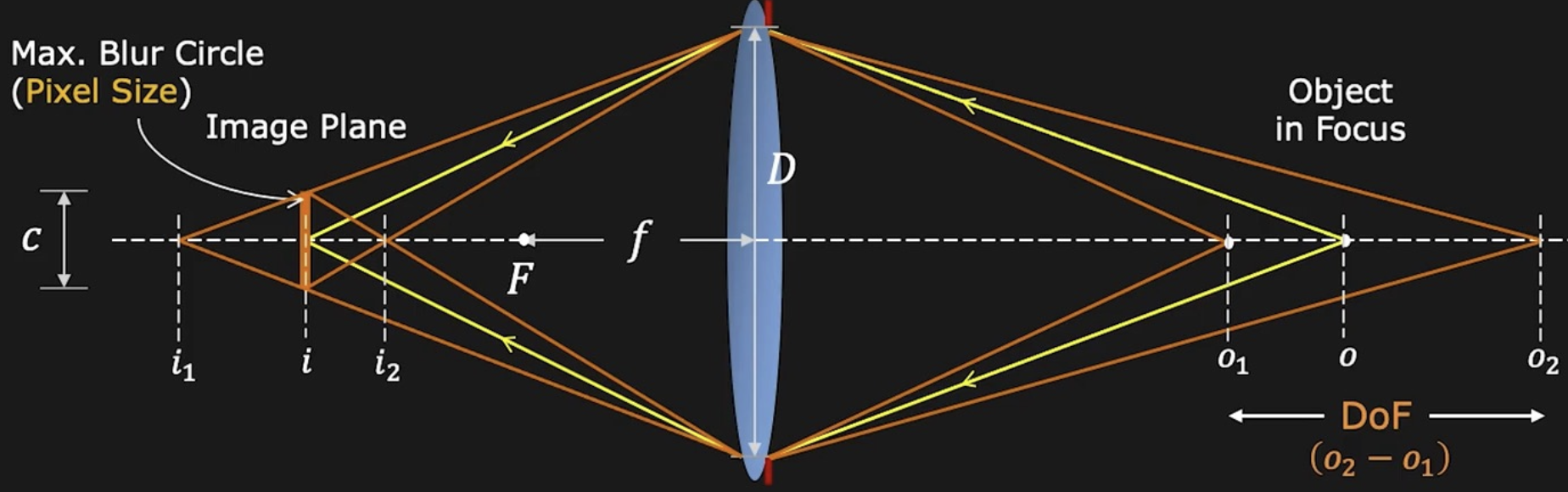

景深 Depth of Field¶

由于传感器的分辨率有限，在实际使用中，未必需要将像精准地聚焦到传感器上，只要光斑的直径b小于像素点的大小，就可以得到较为清晰的像

=x250

景深与焦距成反比，因此在拍摄人像时，可以选择更大的焦距，更容易地获得背景虚化的效果

可以通过如下方式来获得背景虚化的效果：

Large aperture 更大的光圈
Long focal length 更大的焦距
Near foreground 更近的前景
Far background 更远的背景

info 景深公式 (无需记忆) $$ \begin{align} c &= \frac{f^2(o - o_1)}{No_1(o - f)} \ c &= \frac{f^2(o_2 - o)}{No_2(o - f)} \ o_{2} - o_{1} &= \frac{2of^{2}cN(o - f)}{f^{4} - c^{2}N \end{align} $$}(o - f)^{2}

几何成像 Geometric image formation¶

3D 到 2D 空间的投影/几何变换

齐次坐标 Homogeneous coordinates¶

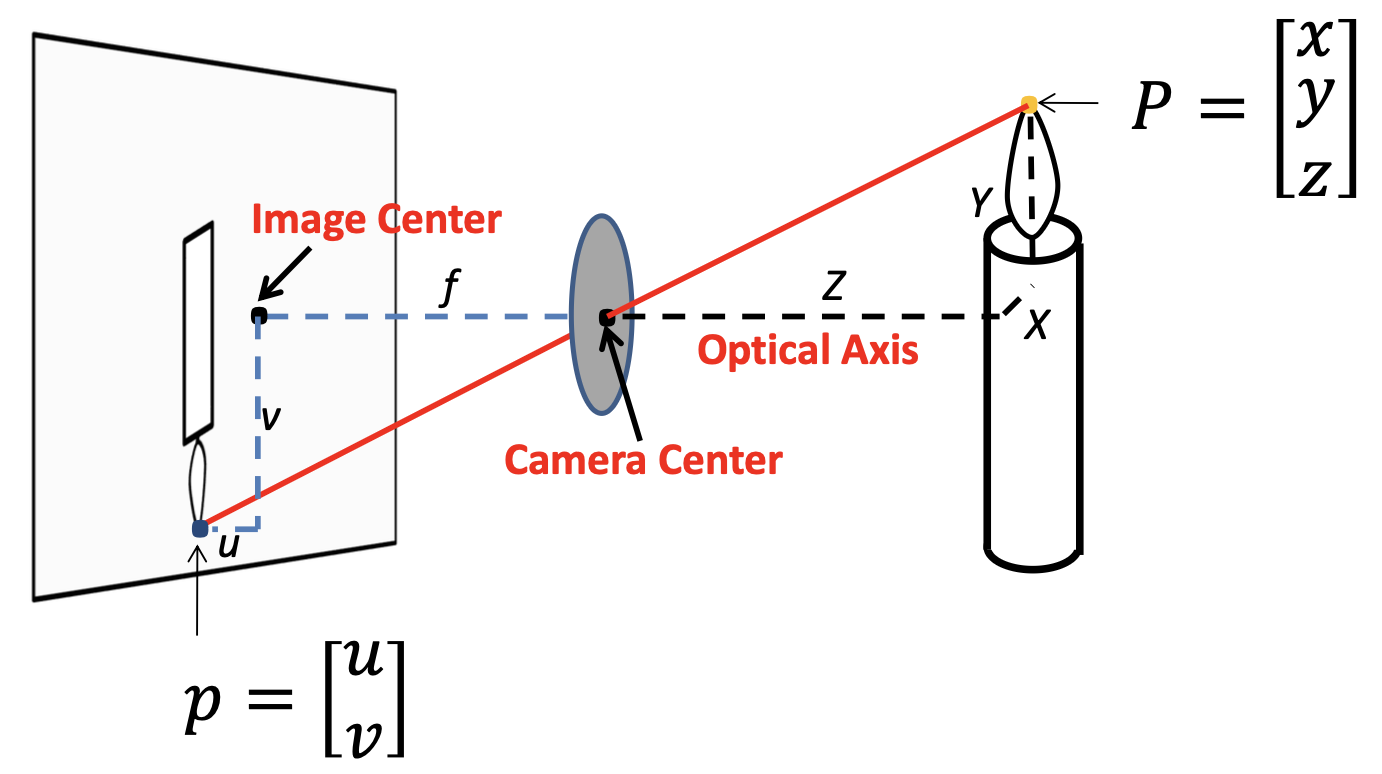

!!! info Pin-hole camera model: Perspective Projection =x250

其中对坐标系的定义为：

三维空间中：镜头的中心位坐标系的原点，水平方向为 $x$ 轴，竖直方向为 $y$ 轴，平行于光轴的方向为 $z$ 轴

二维图像：图像中心 (光轴与像平面的交点) 为原点，水平方向为 $u$ 轴，竖直方向为 $v$ 轴

此处应用像距约等于焦距，从而有 $o \approx f$ (图片中 $f$ 的来源)

图中 $z$ 表示深度

由相似可以得到

\[ p = \begin{bmatrix} u \\ v \end{bmatrix} = \begin{bmatrix} \frac{fx}{z} \\ \frac{fy}{z} \end{bmatrix} \]

可以看出，在笛卡尔坐标系中，这种投影变换不是线性的

由此引入齐次坐标，将这种投影运算转变为线性运算

笛卡尔坐标转化为齐次坐标

\[ \begin{align} (x, y) &\rightarrow \begin{bmatrix} x \\ y \\ 1 \end{bmatrix} \\ (x, y, z) &\rightarrow \begin{bmatrix} x \\ y \\ z \\ 1 \end{bmatrix} \end{align} \]

齐次坐标转化为笛卡尔坐标

\[ \begin{align} \begin{bmatrix} x \\ y \\ w \end{bmatrix} &= \begin{bmatrix} \frac{x}{w} \\ \frac{y}{w} \end{bmatrix} \\ \begin{bmatrix} x \\ y \\ z \\ w \end{bmatrix} &= \begin{bmatrix} \frac{x}{w} \\ \frac{y}{w} \\ \frac{z}{w} \end{bmatrix} \end{align} \]

Warning

齐次坐标是缩放不变的

一个齐次坐标可能对应多个笛卡尔坐标，但它们只有长度上的缩放关系

齐次坐标中的透视投影¶

在齐次坐标系中，透视投影可通过线形运算表示，公式如下：

透视投影公式

\[ \begin{bmatrix} f & 0 & 0 & 0 \\ 0 & f & 0 & 0 \\ 0 & 0 & 1 & 0 \\ \end{bmatrix} \begin{bmatrix} x \\ y \\ z \\ 1 \end{bmatrix} = \begin{bmatrix} fx \\ fy \\ z \end{bmatrix} = \begin{bmatrix} f\frac{x}{z} \\ f\frac{y}{z} \\ 1 \end{bmatrix} \]

上述公式中：$\begin{bmatrix} x \\ y \\ z \\ 1 \end{bmatrix}$ 表示物体在齐次坐标系下的坐标，$\begin{bmatrix} fx \\ fy \\ z \end{bmatrix}$ 表示像在齐次坐标系下的坐标，$\begin{bmatrix} f \frac{x}{z} \\ f \frac{y}{z} \\ 1 \end{bmatrix}$ 表示像在笛卡尔坐标系下的坐标

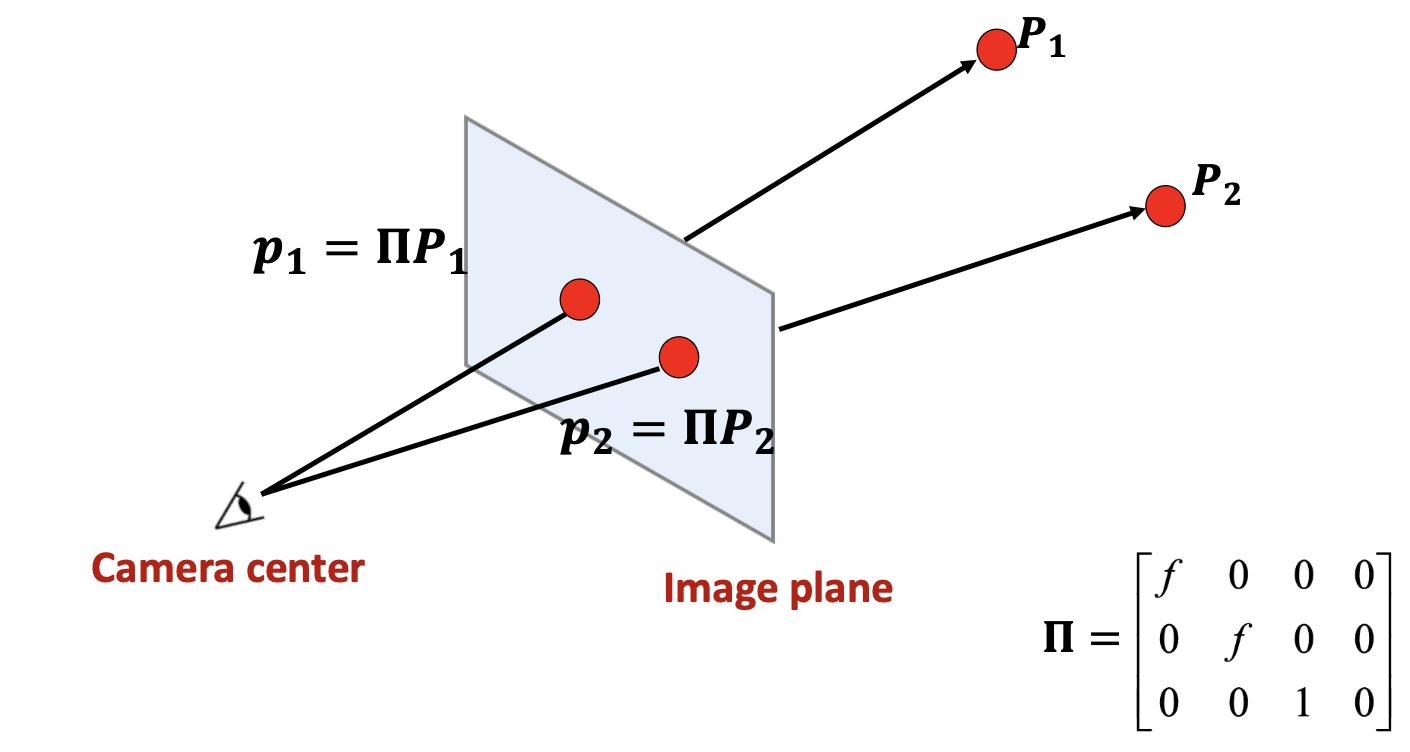

透视投影可视化¶

可以将像平面等效翻转到镜头前

=x250

透视投影 Perspective Projection¶

信息损失¶

经过透视投影后，由于物体相对于相机的深度信息损失，导致成像中长度、角度等信息会损失，但线的曲直(直线仍然是直的)等信息仍然得到保留

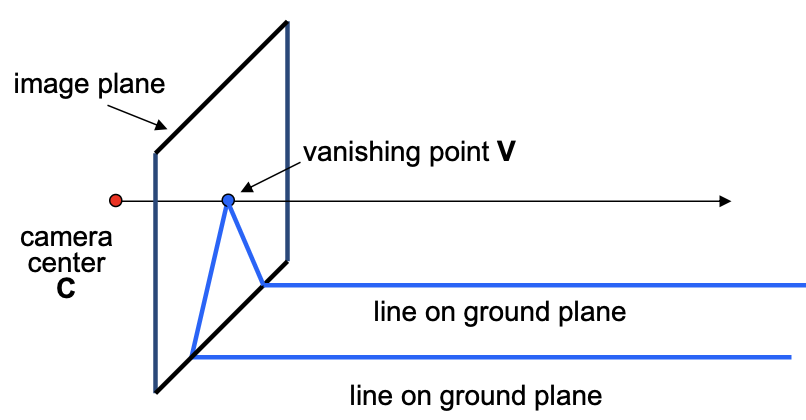

灭点 Vanishing Point¶

=x250

空间直线与成像平面不平行时，该直线在成像平面上的投影为收敛于灭点的线段

若空间直线垂直于成像平面，则灭点位于像平面中心

若一组平行线平行于成像平面，则它所成的像依旧平行，即灭点位于无穷远处

由此可以获得空间中的线相对于相机的位置

性质：

两条平行线有相同的灭点 v
相机中心与灭点连成的直线平行于原直线
灭点可能在画面外或无限远处

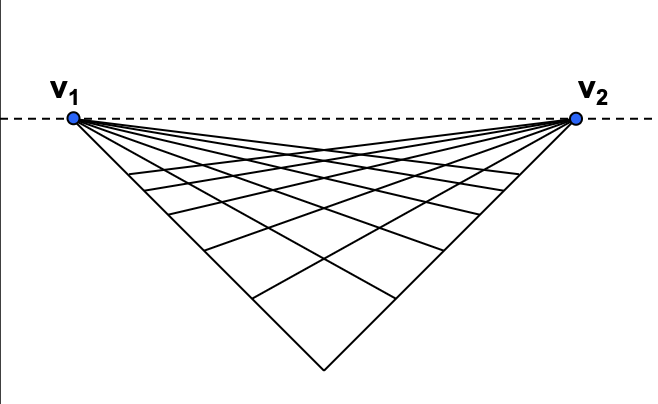

灭线 Vanishing Line¶

=x250

空间平面与成像平面不平行时，该平面在成像平面上的投影为收敛于灭线的区域，相互平行的空间平面在成像空间收敛于同一条灭线

垂直于成像平面的平面对应的灭线在画面中央

灭线与镜头中心所成的平面平行于该平面

该平面中所有直线的灭点都在这条灭线上

同理于灭点，通过灭线可以获得空间中的平面相对于相机的位置

透视畸变 Perspective Distortion¶

由透视投影的性质引起，与镜头无关

带来的现象有：

converging verticals

Details

=x250

楼梯形变为梯形，平行线在图像中可相交

球体形变为椭圆

球心与镜头中心的连线不垂直于成像平面，且越偏离垂直状态，形变为椭圆的程度越严重

(球面上的各点与镜头中心的连线形成锥形结构，以不垂直于轴线方向切割该锥形，从而得到椭圆)

Details

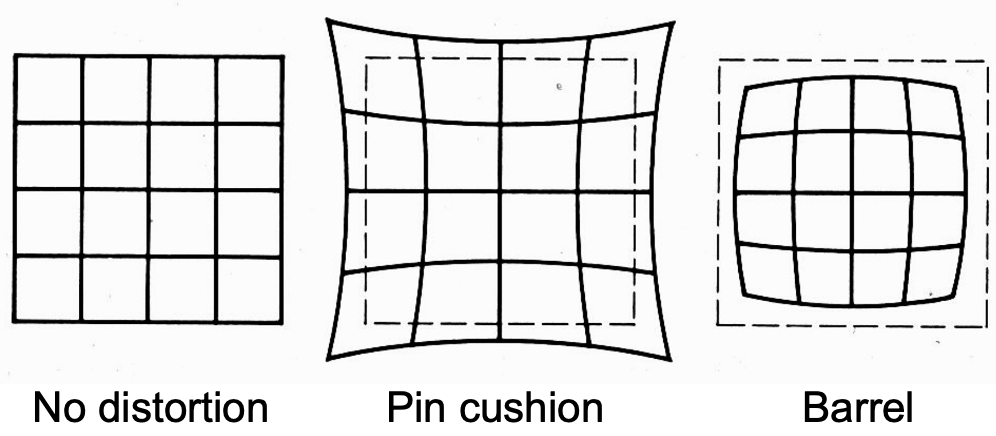

径向畸变 Radial Distortion¶

径向畸变主要由镜头的缺陷引起，光线通过镜头边缘的成像更加明显

=x250

分为：

枕形畸变 Pin cushion
桶形畸变 Barrel

短焦 (广角)镜头更容易发生桶形畸变，长焦镜头更容易发生枕形畸变

由于发生了径向畸变，最终成像点的位置不完全符合透视投影中投影点的位置

\[ \begin{align} r^2 &= {x^{'}_n}^2 + {y^{'}_n}^2 \\ x^{'}_d &= x^{'}_n(1 + \kappa_1r^2 + \kappa_2r^4) \\ y^{'}_d &= y^{'}_n(1 + \kappa_1r^2 + \kappa_2r^4) \end{align} \]

${x^{'}_n}$ 和 ${y^{'}_n}$ 是透视投影中投影点的位置，$x^{'}_d$ 和 $y^{'}_d$ 是发生径向畸变后投影点的位置

正交投影 Orthographic Projection¶

正交投影可以视为透视投影的特殊情况，当投影中心 (COP) 到投影 (PP) 平面的距离无穷大时，透视投影退化为正交投影

正交投影并没有近大远小的效果

正交投影公式：

\[ \begin{bmatrix} 1 & 0 & 0 & 0 \\ 0 & 1 & 0 & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x \\ y \\ z \\ 1 \end{bmatrix} = \begin{bmatrix} x \\ y \\ 1 \end{bmatrix} \rightarrow (x, y) \]

光度成像 Photometric Image Formation¶

描述了三维世界物理性质和二维图像的颜色之间的关系

图像传感器¶

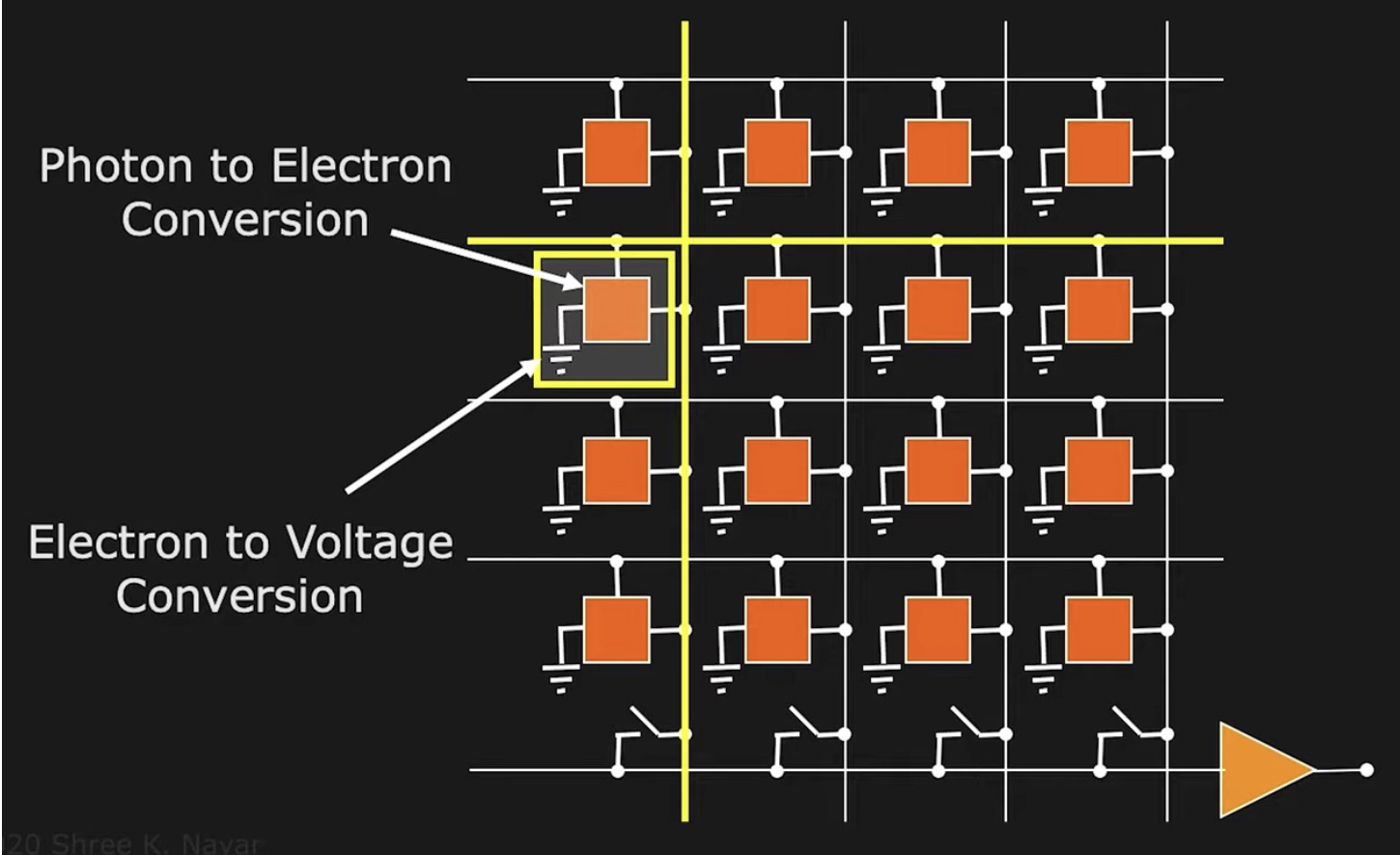

CMOS：光子 -> 电子 -> 电压

=x250

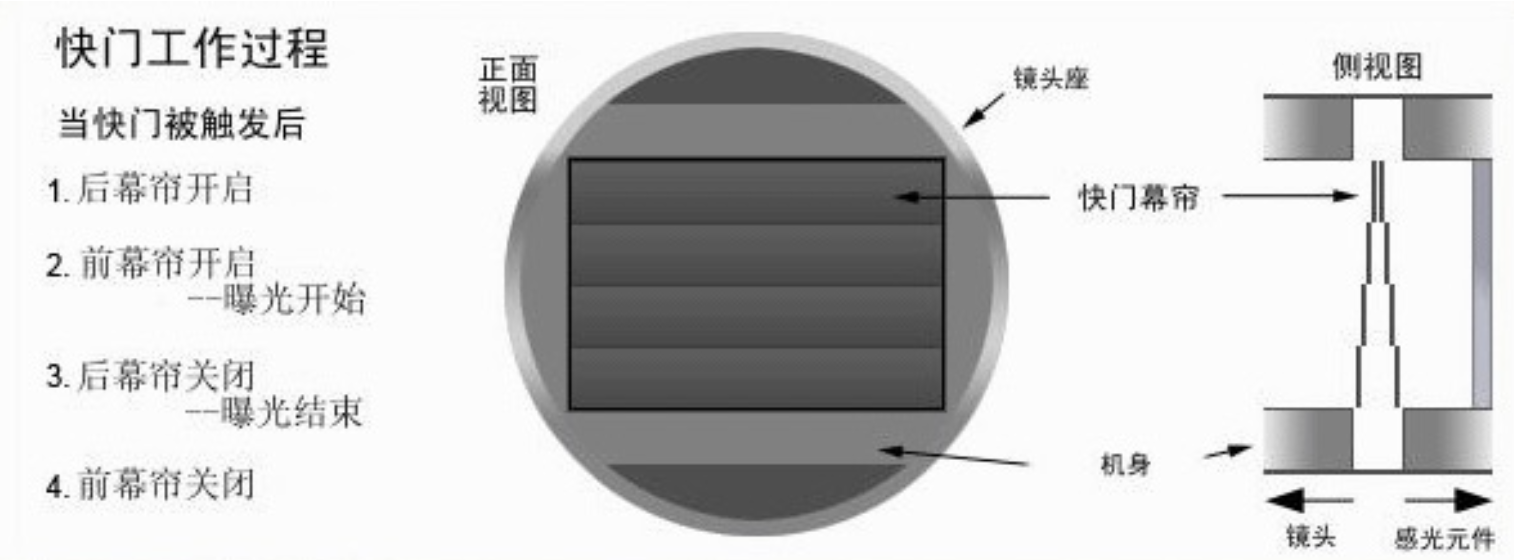

快门 Shutter¶

=x250

快门速度 Shutter speed¶

快门速度可以控制曝光时间，快门时间过短会导致成像过暗，快门时间过长易导致画面模糊 (相机或物体发生移动)

果冻效应 Rolling shutter effect¶

快门分为全局快门 (Global shutter) 和卷帘快门 (Rolling shutter)

对于全局快门，整个传感器同时曝光；而卷帘快门的传感器使用逐行曝光

若卷帘快门进行曝光时，物体快速移动，就可能导致图像中的物体变形，发生果冻效应

色彩空间 Color space¶

物理世界中，我们使用波长来描述不同颜色的光

在计算机中，我们使用不同的色彩空间对颜色进行描述

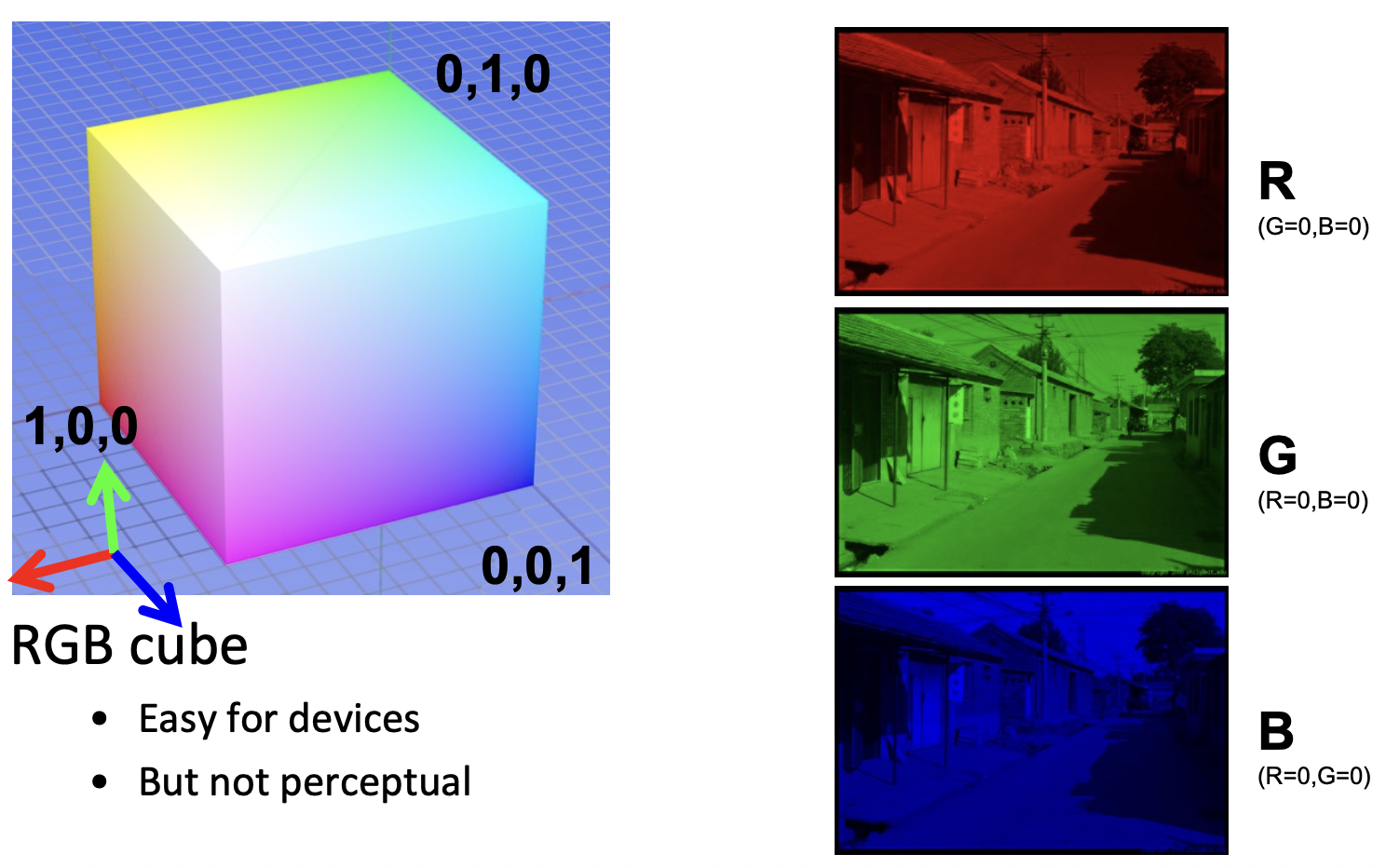

RGB 色彩空间

红、绿、蓝三种颜色，每个颜色通过 0～255 8bit 的数据进行表示

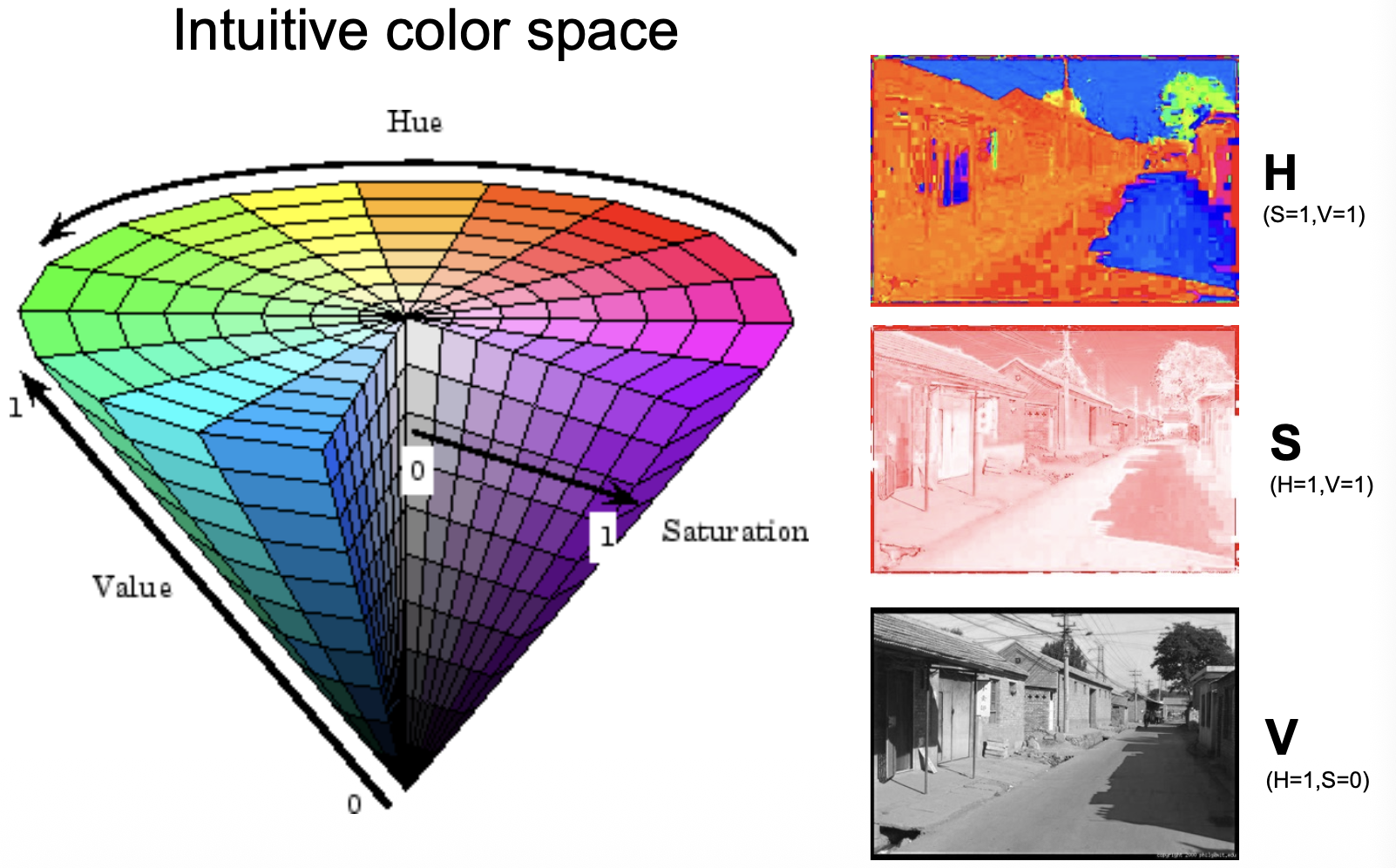

HSV 色彩空间
H: Hue 色相通过角度表示颜色的种类
S: Saturation 饱和度颜色的纯度
V: Value 亮度表示颜色的明暗程度

HSV 色彩空间和 RGB 色彩空间可以相互转换

图片的颜色数据在 python 中以三维矩阵的形式存在 (Height, Width, Channel)

颜色感知 Color Sense¶

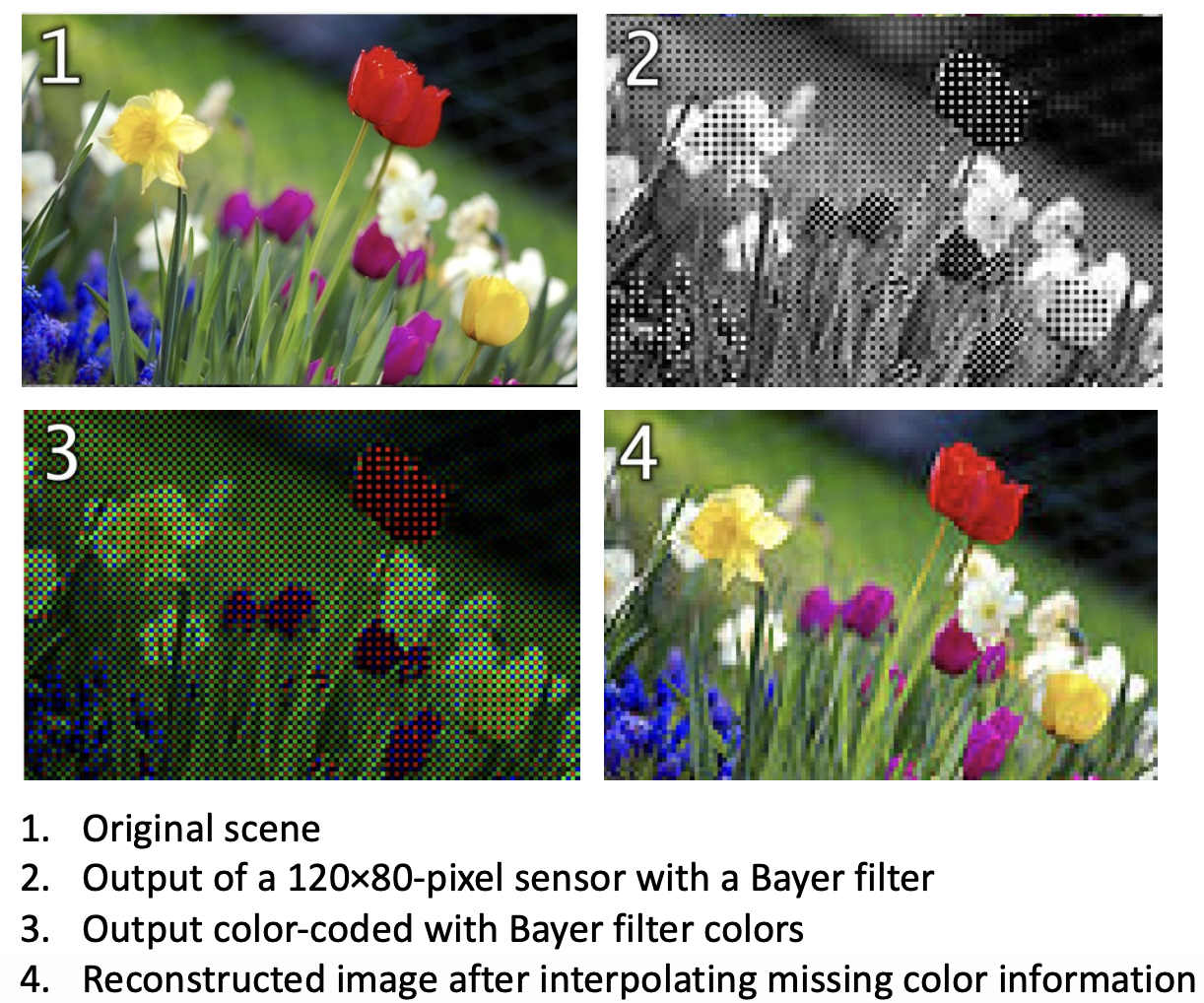

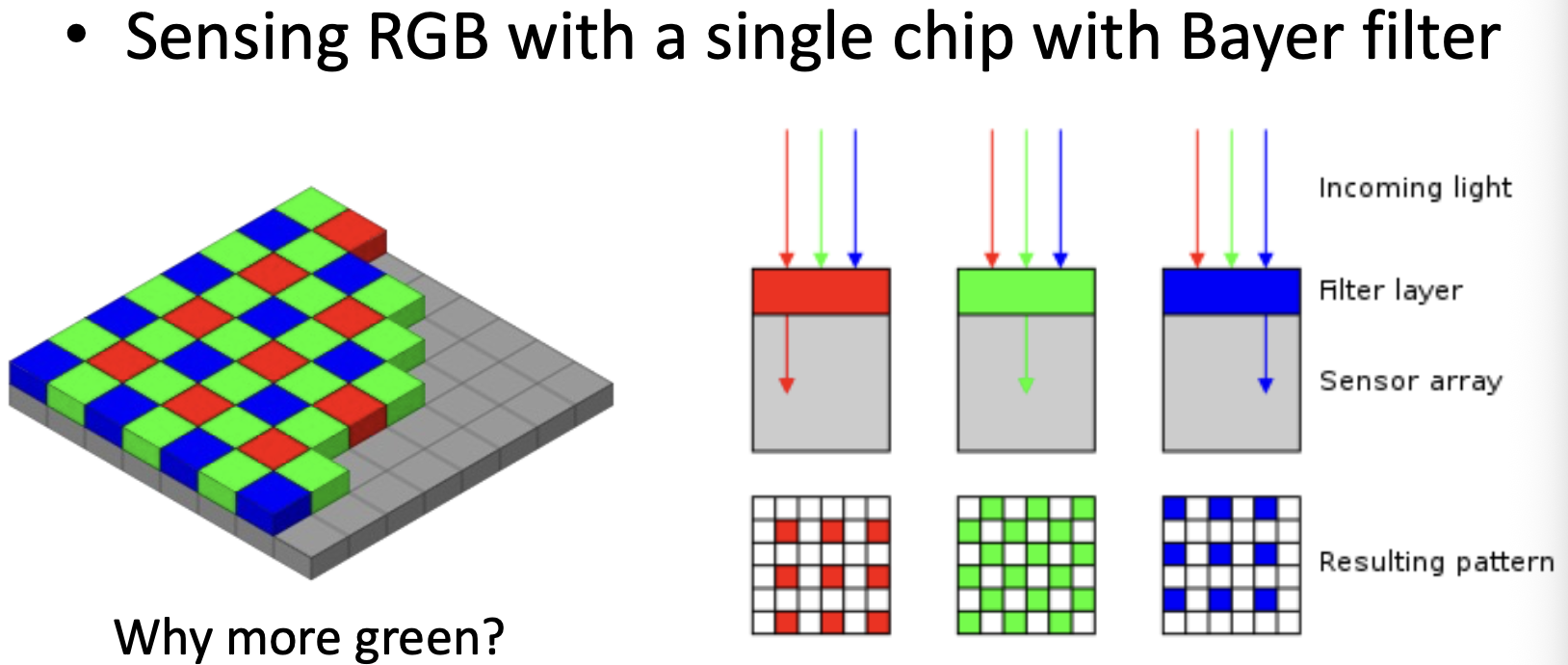

使用拜耳滤镜 (Bayer filter) 来在单个芯片上记录光的颜色

=x250

单个芯片智能记录一种颜色的光

四个芯片排列的方形结构记录一个完整的 RGB，绿色滤镜数量更多（人眼对绿色更加敏感）

=x250

由于四个芯片才能记录一个完整 RGB，会导致得到图像不连续，需要借助图片差值进行复原

着色¶

计算机图形学知识，简要了解即可

物体的颜色由物体物体表面反射/折射的光线决定，而这又与物体的材质相关

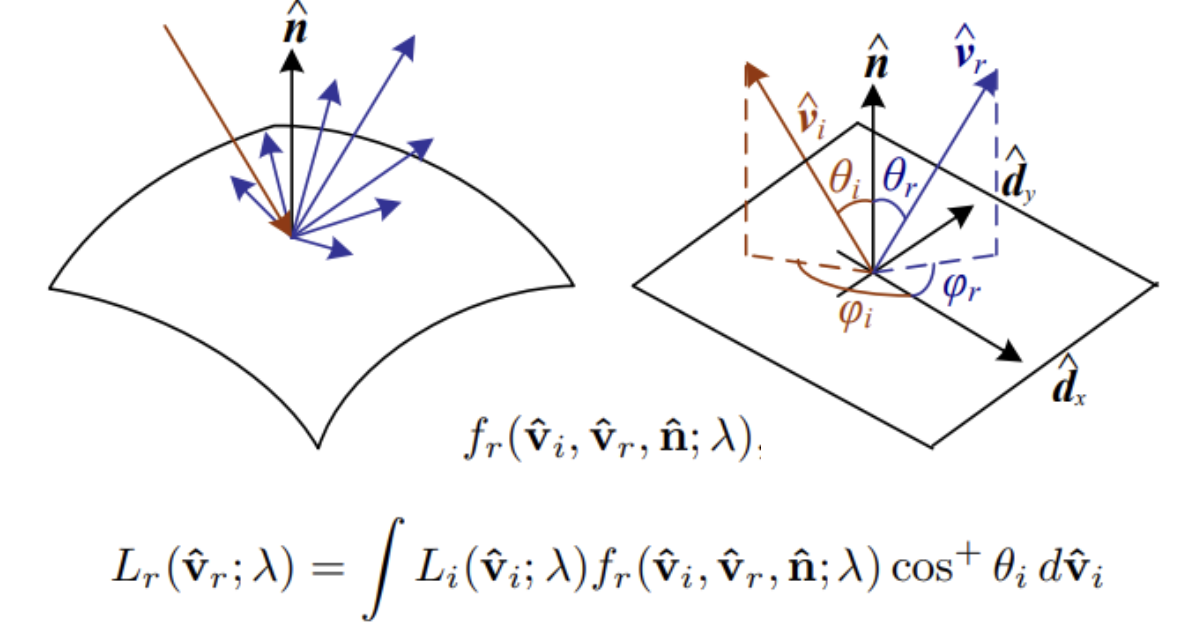

数学中通过 BDRF 描述物体的材质

=x250

上式中 $\hat{v}_i$ 表示入射光线的方向，$\hat{v}_r$ 表示反射光线的方向，$\hat{n}$ 表示表面法向量的方向，$\lambda$ 表示光线的波长，等式左端的结果 $L_r(\hat{v}_r;\lambda)$ 表示以 $\hat{v}_r$ 方向射出的，波长为 $\lambda$ 的光线的强度
